مخفض الأنابيب الفولاذية هو أحد المكونات المستخدمة في خطوط الأنابيب لتقليل حجمها من التجويف الكبير إلى التجويف الصغير وفقًا للقطر الداخلي. طول التخفيض هنا يساوي متوسط أقطار الأنابيب الأصغر والأكبر. هنا، يمكن استخدام المخفض كناشر أو فوهة. يساعد المخفض في تلبية الأنابيب الحالية ذات الأحجام المتنوعة أو التدفق الهيدروليكي لأنظمة الأنابيب.
استخدام أ المخفض الصلب ويتم ذلك في المصانع الكيماوية ومحطات الطاقة. يجعل نظام الأنابيب موثوقًا وصغير الحجم. إنه يحمي نظام الأنابيب من أي نوع من التأثيرات السلبية أو التشوه الحراري. عندما يكون على دائرة الضغط، فإنه يمنع من أي نوع من التسرب وسهل التركيب. تعمل المخفضات المطلية بالنيكل أو الكروم على إطالة عمر المنتج، وهي مفيدة لخطوط البخار العالية، وتمنع التآكل.
أنواع المخفض
هناك نوعان من المخفض، المخفض متحدة المركز والمخفض غريب الأطوار.

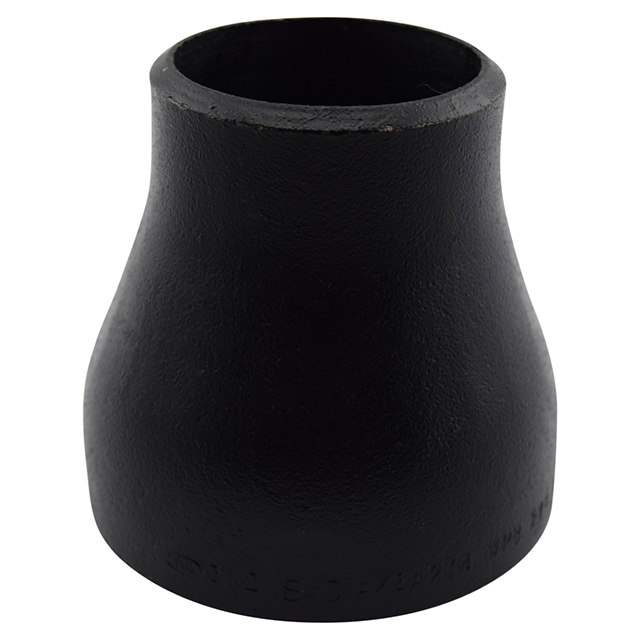

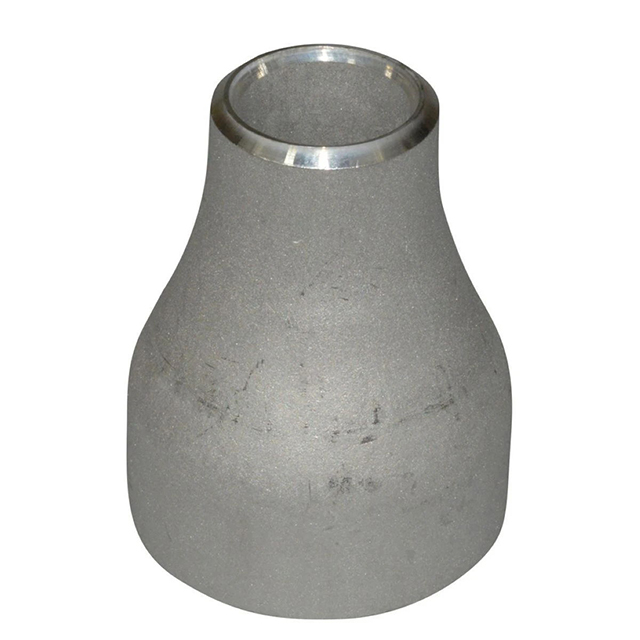

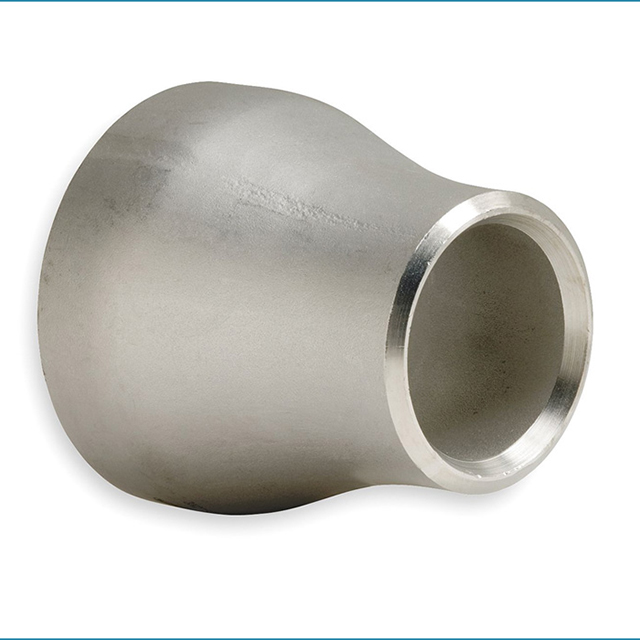

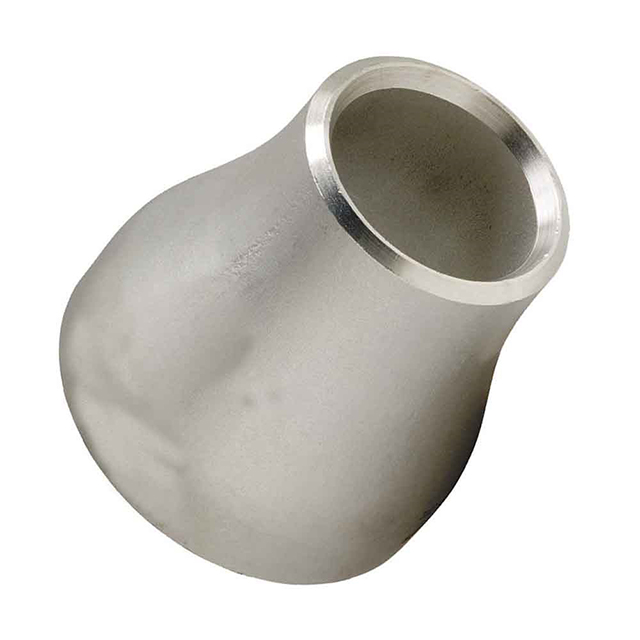

المخفض متحدة المركز
يتكون هذا المخفض من تركيبات متناظرة ومخروطية الشكل تعمل على تكبير أو تقليل القطر بالتساوي حول خط الوسط. على سبيل المثال، عندما ينتقل أنبوب 1' إلى أنبوب ¾'، فإن الجزء العلوي أو السفلي من الأنبوب لا يظل مستويًا. يتم استخدامه على نطاق واسع عندما يتغير القطر الفردي أو المتعدد.

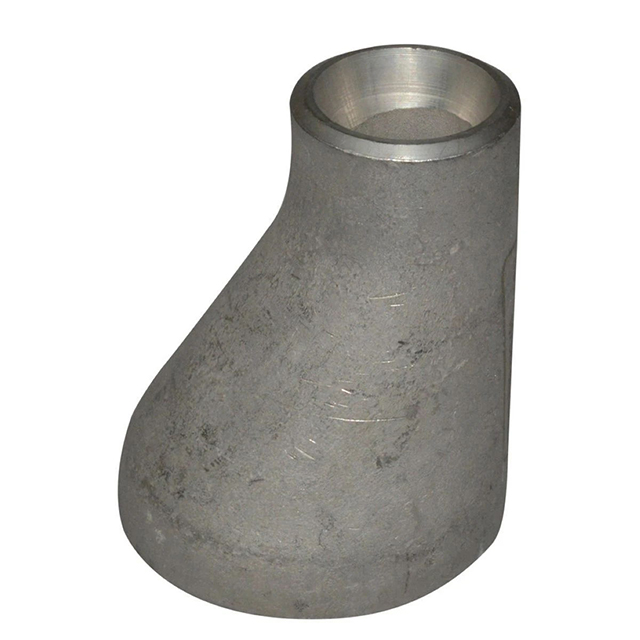

المخفض غريب الأطوار
تركيب مخروطي الشكل يقلل أو يوسع القطر، ولكنه غير متماثل حول خط الوسط. يستخدم هذا في أنظمة عمل الأنابيب لتقليل قطر الأنبوب من حجم واحد إلى حجم أكبر أو أصغر.
نطاقات من أنواع التوصيل المختلفة، يمكن تصنيف مخفض الأنابيب مع مخفض لحام المقبس ومخفض اللحام التناكبي.
يُطلق على مخفض لحام المقبس أيضًا اسم لحام المقبس، وله ثلاثة أنواع 1 و2 و3. تتوافق معايير التصنيع مع ASME B16.11.
يقاوم لحام المقبس ½ قوة اللحام التناكبي، لذلك يتم استخدامه للأنابيب ذات القطر الصغير التي يبلغ قطرها NPS 2 أو أقل. يتمتع Butt Weld بقوة جيدة، حيث إنه مناسب لخطوط الأنابيب ذات الضغط العالي ودرجة الحرارة.

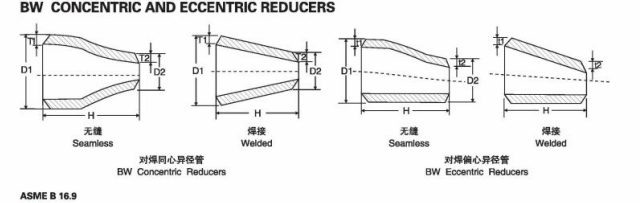

نهايات مخفض اللحام التناكبي مخططة أو مشطوفة، ويتم تصنيعها وفقًا لمعيار ASME B16.9 وعملية اللحام وفقًا لمعيار ASME B16.25.
