غطاء الأنابيب الفولاذية

يكتب: غطاء نهاية الأنبوب، غطاء الأنبوب الفولاذي، غطاء الأنبوب الفولاذي القياسي، غطاء الأنبوب الفولاذي القوي

مادة: الكربون الصلب --- ASTM A234 WPB ANSI B 16.9، DIN 2606 N-5 ST.37.0

الفولاذ المقاوم للصدأ --- أستم 403 304/304L، 316/316L، 316Ti، 321،317L، 310S

سبائك الصلب --- ASTM A234 WP 1/5/9/11/12/22/91

مقاس: NPS من 1/2 بوصة إلى 48 بوصة، الاسم المميز من 12 إلى 1200، الوزن: 2-80 مم، SCH 40/80/XXS

سطح: زيت خفيف، طلاء أسود

التعبئة: معبأة في كبائن خشبية/صينية خشبية

توصيل: في غضون 10-30 يومًا ويعتمد على كمية طلبك
قسط: ت، لك، الزراعة العضوية، د / ف

توافر الحالة:



سؤال إرسال البريد الإلكتروني

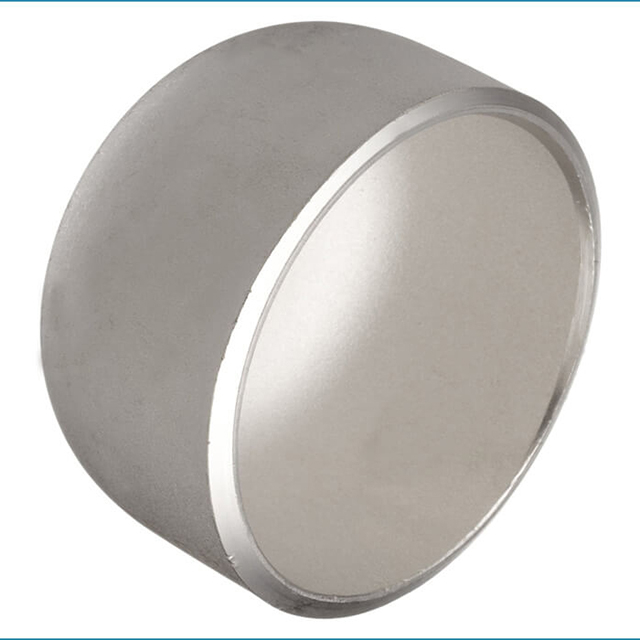

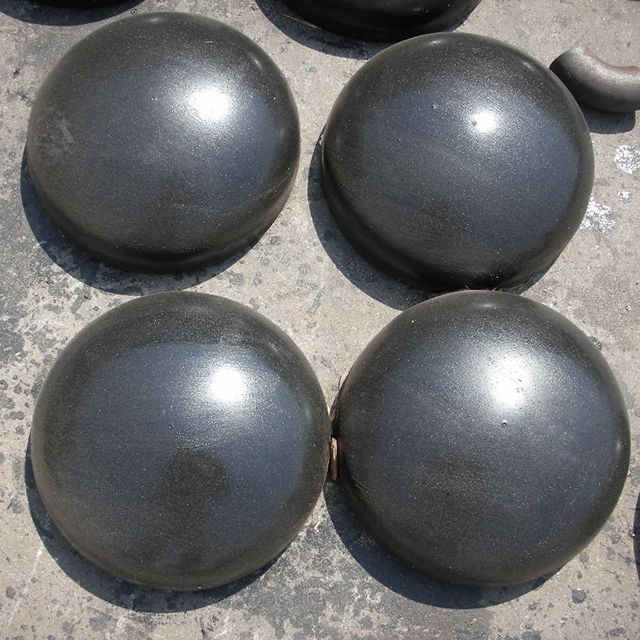

كاب الصلب

يُطلق على غطاء الأنبوب الفولاذي أيضًا اسم Steel Plug، وعادةً ما يكون ملحومًا بنهاية الأنبوب أو مثبتًا على الخيط الخارجي لنهاية الأنبوب لتغطية تجهيزات الأنابيب. لإغلاق خط الأنابيب بحيث تكون الوظيفة هي نفس وظيفة سدادة الأنبوب.

(يمكنك أيضًا استخدام لوحة عمياء لإغلاق خط الأنابيب، وبشكل مختلف، تكون اللوحة العمياء قابلة للفصل والغطاء الفولاذي الملحوم غير قابل للإزالة. يشتمل الغطاء على غطاء محدب، وقذيفة مخروطية، وقسم قطر متغير، وغطاء مسطح وغطاء فتح ضيق.)

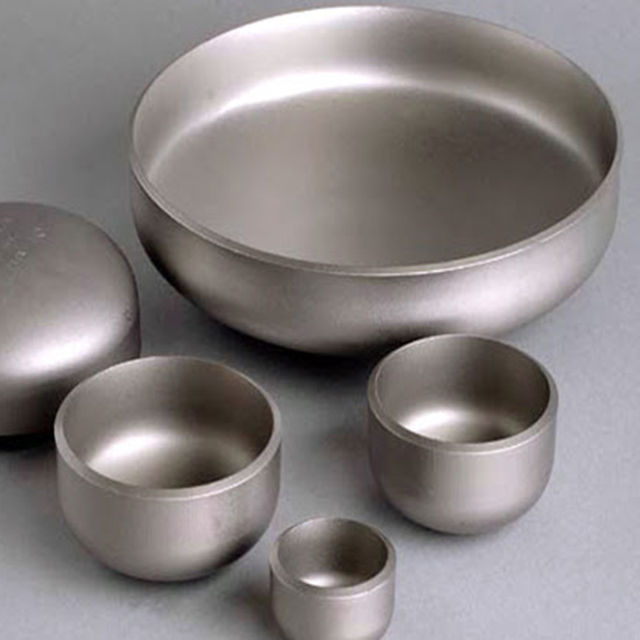

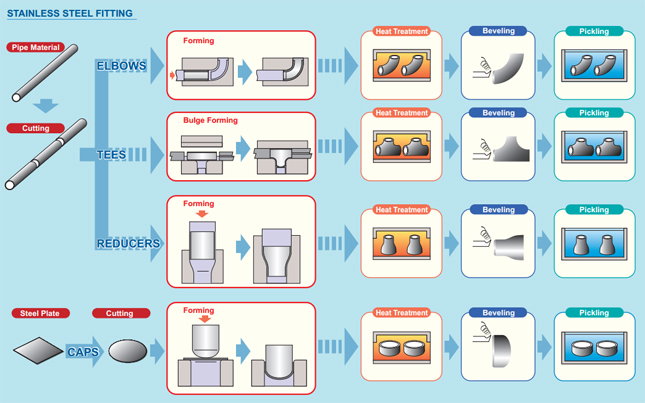

للغطاء المحدب عدة أشكال: غطاء نصف كروي، وغطاء بيضاوي، وغطاء طبق، وغطاء كروي. من وجهة نظر القوة، فإن الغطاء النصف كروي ليس جيدًا في التصنيع تدريجيًا، ولكن يتم تصنيعه تدريجيًا من وجهة نظر صعوبة التصنيع.

نطاق الحجم:
DN15-DN600 (1/2'-24') نوع سلس
DN15 - DN1200 (1/2'- 48') نوع ملحومة
سمك الجدار: SCH5 إلى SCH160
مادة:
الكربون الصلب: ASTM A234 WPB، WPC، ASTM A420 WPL1، WPL3، WPL6 إلخ
الفولاذ المقاوم للصدأ: ASTM A403 WP304/304L، WP316/316/L، WP317L، WP321، WP347 وWPS31254
سبائك الصلب: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
الصلب المزدوج والفائق الازدواج: ASTM A815 UNS S31803/S32205/S32750/S32760
معيار:
ASME B16.9، ASME B16.11، ASME B16.28، MSS SP-43، JISB2311، JIS B2312، JIS B2313، DIN 2605، DIN 2606، DIN2615، DIN2616، BG12459-90، GB / T1340
نهاية المجسم المشطوف: وفقا للمعيار أو متطلبات العميل
المعالجة السطحية: زيت أسود منفجر بالرصاص ومقاوم للصدأ

الاختبارات غير المدمرة: اختبار الاختراق، اختبار الموجات فوق الصوتية، اختبار التصوير الشعاعي، أي تفتيش طرف ثالث

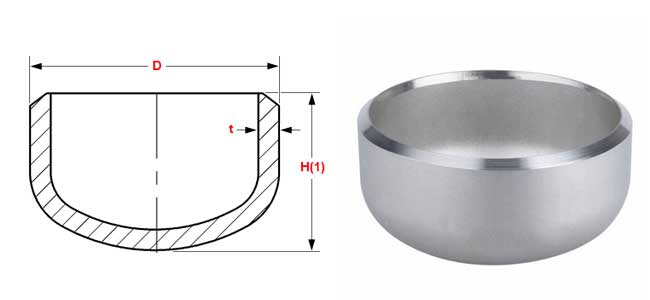

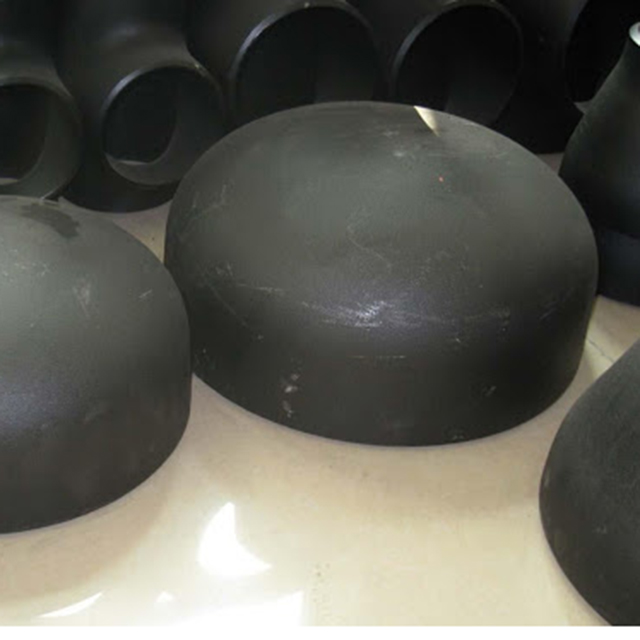

أبعاد مادة غطاء نهاية Buttweld

غطاء فولاذي

NPS	التطوير التنظيمي D	طول H	طول H1
1/2	21.3	25	25
3/4	26.7	25	25
1	33.4	38	38
1.1/4	42.2	38	38
1.1/2	48.3	38	38
2	60.3	38	44
2.1/2	73	38	51
3	88.9	51	64
3.1/2	101.6	64	76
4	114.3	64	76
5	141.3	76	89
6	168.3	89	102
8	219.1	102	127
10	273	127	152
12	323.8	152	178
14	355.6	165	191
16	406.4	178	203
18	457	203	229
20	508	229	254
22	559	254	254
24	610	267	305
26	660	267	…
28	711	267	…
30	762	267	…
32	813	267	…
34	864	237	…
36	914	267	…
38	965	305	…
40	1016	305	…
42	1067	305	…
44	1118	343	…
46	1168	343	…
48	1219	343	…

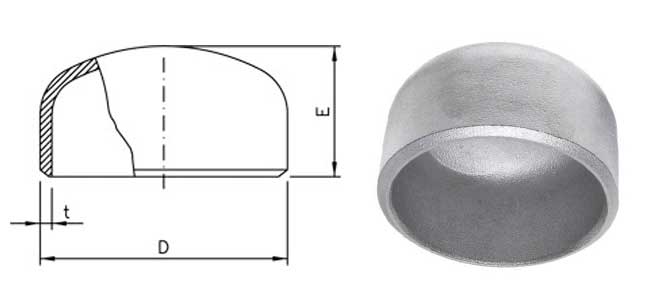

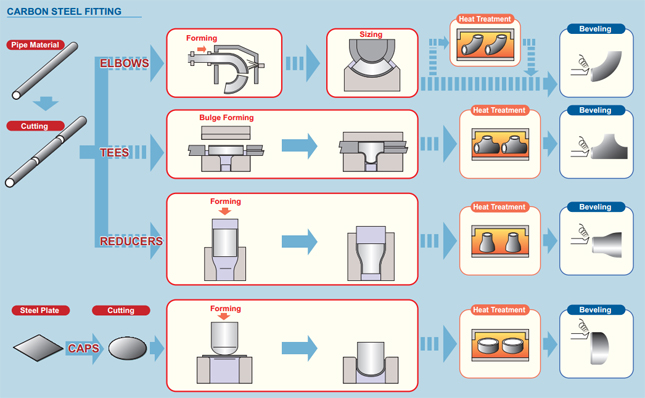

ASME B16.9 جدول أبعاد الغطاء

غطاء فولاذي 2

قبعات – البعد ANSI B 16.9
بوصة	مم	ارتفاع
بوصة	مم	D	E
1/2	15	21,34	25,40
3/4	20	26,67	31,75
	25	33,40	38,10
1 1/4	32	42,16	38,10
1 1/2	40	48,26	38,10
2	50	60,32	38,10
2 1/2	65	73,02	38,10
3	80	88,90	50,80
3 1/2	90	101,60	63,50
4	100	114,30	63,50
5	125	141,30	76,20
6	150	168,27	88,90
8	200	219,07	101,60
10	250	273,05	127,00
12	300	323,85	152,40
14	350	355,60	165,10
16	400	406,40	177,80
18	450	457,20	203,20
20	500	508,00	228,60
22	550	558,80	254,00
24	600	609,60	266,70
28	700	711,20	266,70
البعد بالملم

جدول الوزن لغطاء نهاية الأنبوب

NPS	الأمراض المنقولة جنسيا	XS	سي إتش 160	XXS
1	0.09	0.14	0.18	0.23
1.1/4	0.14	0.18	0.23	0.34
1.1/2	0.18	0.23	0.27	0.41
2	0.27	0.34	0.57	0.68
2.1/2	0.41	0.45	0.79	1.13
3	0.68	0.79	1.32	1.81
3.1/2	0.91	1.13	–	2.72
4	1.13	1.36	2.68	3.4
5	2.04	2.49	4.54	5.44
6	2.95	4.08	6.8	8.16
8	5.44	7.26	14.06	13.61
10	9.07	11.34	25.85	–
12	13.61	16.33	43.09	–
14	16.33	20.41	–	–
16	18.14	24.49	–	–
18	24.49	32.66	–	–
20	34.02	39.01	–	–
22	42.64	56.7	–	–
24	43.54	58.97	–	–
26	53.98	72.12	–	–
30	78.02	103.87	–	–
NPS	الأمراض المنقولة جنسيا	XS	سي إتش 160	XXS

تفاوتات الأبعاد لتركيبات أغطية الأنابيب ANSI B16.9

تفاوتات الأبعاد – قبعات
لجميع التجهيزات				قبعات
حجم الأنبوب الاسمي (NPS)	خارج Ø في شطبة	داخل Ø في النهاية	سمك الجدار ر / ر1	الطول الكلي E
1/2 أ 2 1/2	1	0,8	Not	4
3 أ 3 1/2	1	1,6	أقل	4
4	+2 -1	1,6	من	4
5 أ 6	+3 -1	1,6	87,50%	7
8	2	1,6	من الاسمية	7
10	+4 -3	3,2	القراد	7
12 أ 18	+4 -3	3,2		7
20 أ 24	+6 -5	4,8		7
26 أ 30	+7 -5	4,8		10
32 أ 48	+7 -5	4,8		10
