SSAW أنابيب الصلب

الأنابيب الفولاذية المنشارية/المنشارية

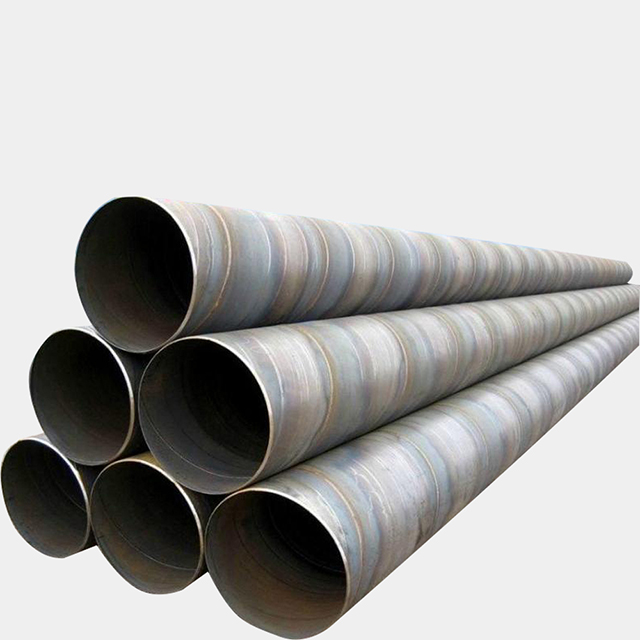

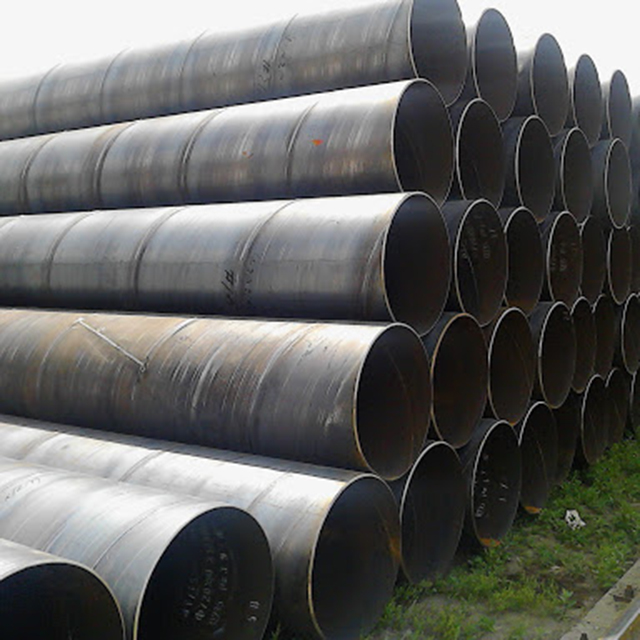

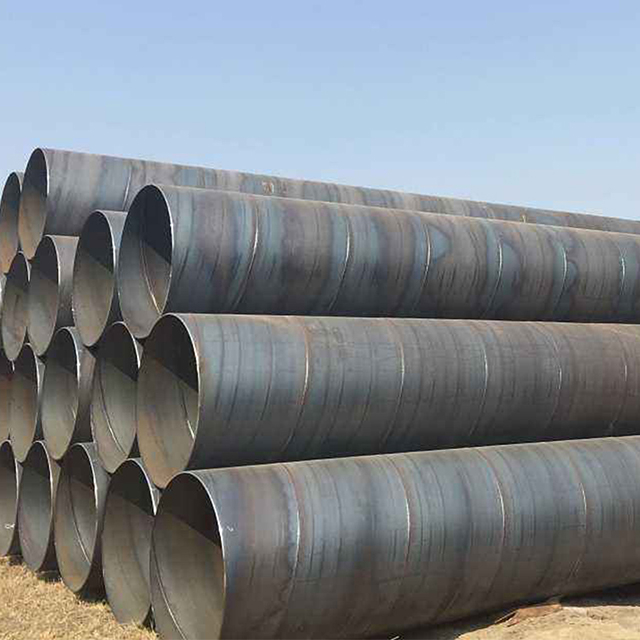

ما هو SSAW أنابيب الصلب؟

الأنابيب الفولاذية SSAW مصنوعة من الفولاذ الملفوف المدلفن على الساخن باستخدام طريقة اللحام بالقوس المغمور على الوجهين. تسمح عملية اللحام لمصنعي الأنابيب الفولاذية بإنتاج أنابيب فولاذية ذات قطر كبير مناسبة لتطبيقات مختلفة.

ما هي مزايا أنابيب SSAW

يمكن إنتاج الأنابيب الفولاذية SSAW بطول أطول (أقصى طول يصل إلى 50 مترًا) مقارنة بالأنابيب الفولاذية LSAW

نظرًا لأن أنبوب SSAW ذو التماس الحلزوني يتمتع بدقة وقوة قطر دقيقة

الأحجام قابلة للتعديل ويمكن تصميمها وفقًا لمتطلبات المستخدمين النهائيين

الاستخدام: يستخدم لتوصيل السوائل ذات الضغط المنخفض مثل الماء والغاز والنفط.

عملية:

SAW (SAWL، SAWH): ملحومة بشكل حلزوني

SSAW: ملحومة بالقوس المغمور الحلزوني

معيار الجودة:

GB/T3091 الأنابيب الفولاذية الملحومة لتوصيل السائل ذو الضغط المنخفض

GB/T9711 صناعات البترول والغاز الطبيعي--أنابيب فولاذية لخطوط الأنابيب

IS: 3589 أنابيب الصلب للمياه والصرف الصحي

IS: 1978-1982:أنابيب فولاذية للاستخدام في نقل النفط. منتجات الغاز والبترول

ASTM A53 المواصفات القياسية للأنابيب والصلب والأسود والمغموس على الساخن والمطلية بالزنك والملحومة وغير الملحومة

DIN 2458 الأنابيب والأنابيب الفولاذية الملحومة

EN10217 أنابيب فولاذية ملحومة لأغراض الضغط. شروط التسليم الفنية. أنابيب فولاذية غير سبائكية ذات خصائص محددة لدرجة حرارة الغرفة

API 5L خط الأنابيب

SY/T5037 الأنابيب الفولاذية الملحومة بالقوس اللولبي المغمور لخطوط الأنابيب لخدمة سوائل مجال الضغط المنخفض

SY/T 5040 أكوام الأنابيب الفولاذية اللولبية المغمورة الملحومة بالقوس

CJ/T 3022 الأنابيب الفولاذية الملحومة ذات القوس المغمور الحلزوني لإمدادات الحرارة البلدية

IS : 1978 أنابيب الصلب المستخدمة في نقل النفط. منتجات الغاز والبترول

ASTM A252 أكوام الأنابيب الفولاذية الملحومة وغير الملحومة

معيار الطلاء:

ANSI/AWWA C104/A21.4 المعيار الوطني الأمريكي لبطانة الملاط الأسمنتي لأنابيب حديد الدكتايل ووصلات المياه

ISO 21809 صناعات البترول والغاز الطبيعي - الطلاءات الخارجية لخطوط الأنابيب المدفونة أو المغمورة المستخدمة في أنظمة نقل خطوط الأنابيب

DIN 30670 طلاءات من البولي إيثيلين للأنابيب الفولاذية وتركيباتها

درجة الصلب:

بس:1387، EN10217:S185، S235،S235JR، S235 G2H، S275، S275JR، S355JRH، S355J2H، St12، St13، St14، St33، St37، St44، ST52

ASTM A 53: غرام. أ، المجموعة ب، المجموعة ج، المجموعة د

API 5L: أ، ب، X42، X46، X52، X56، X60، X65 X70

GB/T9711: L175، L210، L245، L290، L320، L360، L290، L320، L360، L390، L415، L450، L485، L555

GB/T3091, SY/T5037, SY/T 5040,CJ/T 3022:Q195, Q215, Q235, Q275, Q295, Q345, 08F, 08, 08AL, 08F, 10F, 10, HG5, DF08 SPHC, M8

مقاس:

القطر الخارجي: 219.1 ملم - 4064 ملم (8 بوصة - 160 بوصة)

سمك الجدار: 3.2 ملم - 40 ملم

الطول: 6 م - 18 م

نهاية: الأطراف المربعة (قطع مستقيم، قطع منشار، قطع شعلة). أو مشطوف للحام، مشطوف،

سطح: مزيت قليلاً، مجلفن بالغمس الساخن، مجلفن كهربائيًا، أسود، مكشوف، طلاء ورنيش / زيت مضاد للصدأ، طلاءات واقية (قطران الفحم إيبوكسي، فيوجن بوند إيبوكسي، 3 طبقات PE)

التعبئة: سدادات بلاستيكية في كلا الطرفين، حزم سداسية بحد أقصى. 2000 كجم مع عدة شرائح فولاذية، وعلامتان على كل حزمة، ملفوفة بورق مقاوم للماء، وغطاء من مادة PVC، وقماش الخيش مع عدة شرائح فولاذية، وأغطية بلاستيكية.

امتحان: تحليل المكونات الكيميائية، الخواص الميكانيكية (قوة الشد القصوى، الخضوع

القوة، الاستطالة)، الخصائص التقنية (اختبار التسطيح، اختبار الانحناء، اختبار النفخ، اختبار التأثير)، فحص الحجم الخارجي، الاختبار الهيدروستاتيكي، اختبار الأشعة السينية.

شهادة اختبار المطحنة: EN 10204/3.1B

التفتيش من طرف ثالث: SGS، BV، Lloyds إلخ.

مواصفة

القطر الخارجي	سمك الجدار (مم)
مم	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
219.1	.	.	.	.
273	.	.	.	.	.
323.9	.	.	.	.	.	.	.
325	.	.	.	.	.	.	.
355.6	.	.	.	.	.	.	.
377	.	.	.	.	.	.	.	.
406.4	.	.	.	.	.	.	.
426	.	.	.	.	.	.	.
457	.	.	.	.	.	.	.
478	.	.	.	.	.	.	.
508	.	.	.	.	.	.	.		.
529	.	.	.	.	.	.	.		.
630	.	.	.	.	.	.	.		.	.
711	.	.	.	.	.	.	.	.	.	.	.
720	.	.	.	.	.	.	.	.	.	.	.
813		.	.	.	.	.	.	.	.	.	.	.	.
820		.	.	.		.	.	.	.	.	.	.	.
920			.	.		.	.	.	.	.	.	.	.
1020			.	.	.	.	.	.	.	.	.	.	.	.	.
1220			.	.	.	.	.	.	.	.	.	.	.	.	.
1420				.	.	.	.	.	.	.		.	.	.	.
1620					.	.	.	.	.	.	.	.	.	.	.
1820						.	.	.	.	.	.	.	.	.	.
2020							.	.	.	.	.	.	.	.	.
2220								.	.	.	.	.	.	.	.
2500								.	.	.	.	.	.	.	.	.	.	.	.	.
2540									.	.	.	.	.	.	.	.	.	.	.	.
3500										.	.	.	.	.	.	.	.	.	.	.

معيار: API 5L، ASTM A252، DIN2458، EN10025

مادة:GR.B، ST37، ST52، X42، X46، X52، X60

التحليل الكيميائي والخواص الميكانيكية لأنابيب الصلب SSAW

معيار	درجة	التركيب الكيميائي (الحد الأقصى)٪					الخواص الميكانيكية (دقيقة)
معيار	درجة	C	سي	من	P	S	قوة الشد (ميغاباسكال)	قوة الخضوع (ميغاباسكال)
API 5CT	ساعة 40	-	-	-	-	0.030	417	417
	J55	-	-	-	-	0.030	517	517
	ك55	-	-	-	-	0.300	655	655
API 5L PSL1	A	0.22	-	0.90	0.030	0.030	335	335
	B	0.26	-	1.20	0.030	0.030	415	415
	X42	0.26	-	1.30	0.030	0.030	415	415
	X46	0.26	-	1.40	0.030	0.030	435	435
	X52	0.26	-	1.40	0.030	0.030	460	460
	X56	0.26	-	1.40	0.030	0.030	490	490
	X60	0.26	-	1.40	0.030	0.030	520	520
	X65	0.26	-	1.45	0.030	0.030	535	535
	X70	0.26	-	1.65	0.030	0.030	570	570
API 5L PSL2	B	0.22	0.45	1.20	0.025	0.015	415	415
	X42	0.22	0.45	1.30	0.025	0.015	415	415
	X46	0.22	0.45	1.40	0.025	0.015	435	435
	X52	0.22	0.45	1.40	0.025	0.015	460	460
	X56	0.22	0.45	1.40	0.025	0.015	490	490
	X60	0.12	0.45	1.60	0.025	0.015	520	520
	X65	0.12	0.45	1.60	0.025	0.015	535	535
	X70	0.12	0.45	1.70	0.025	0.015	570	570
	X80	0.12	0.45	1.85	0.025	0.015	625	625
أستم A53	A	0.25	0.10	0.95	0.050	0.045	330	330
أستم A53	B	0.30	0.10	1.20	0.050	0.045	415	415
أستم A252	1	-	-	-	0.050	-	345	345
	2	-	-	-	0.050	-	414	414
	3	-	-	-	0.050	-	455	455
إي إن10217-1	P195TR1	0.13	0.35	0.70	0.025	0.020	320	320
	P195TR2	0.13	0.35	0.70	0.025	0.020	320	320
	P235TR1	0.16	0.35	1.20	0.025	0.020	360	360
	P235TR2	0.16	0.35	1.20	0.025	0.020	360	360
	P265TR1	0.20	0.40	1.40	0.025	0.020	410	410
	P265TR2	0.20	0.40	1.40	0.025	0.020	410	410
إي إن10217-2	P195GH	0.13	0.35	0.70	0.025	0.020	320	320
	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
إي إن10217-5	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
إي إن10217-5	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
إي إن10219-1	S235JRH	0.17	-	1.40	0.040	0.040	360	360
	S275JOH	0.20	-	1.50	0.035	0.035	410	410
	S275J2H	0.20	-	1.50	0.030	0.030	410	410
	S355JOH	0.22	0.55	1.60	0.035	0.035	470	470
	S355J2H	0.22	0.55	1.60	0.030	0.030	470	470
	S355K2H	0.22	0.55	1.60	0.030	0.030	470	470

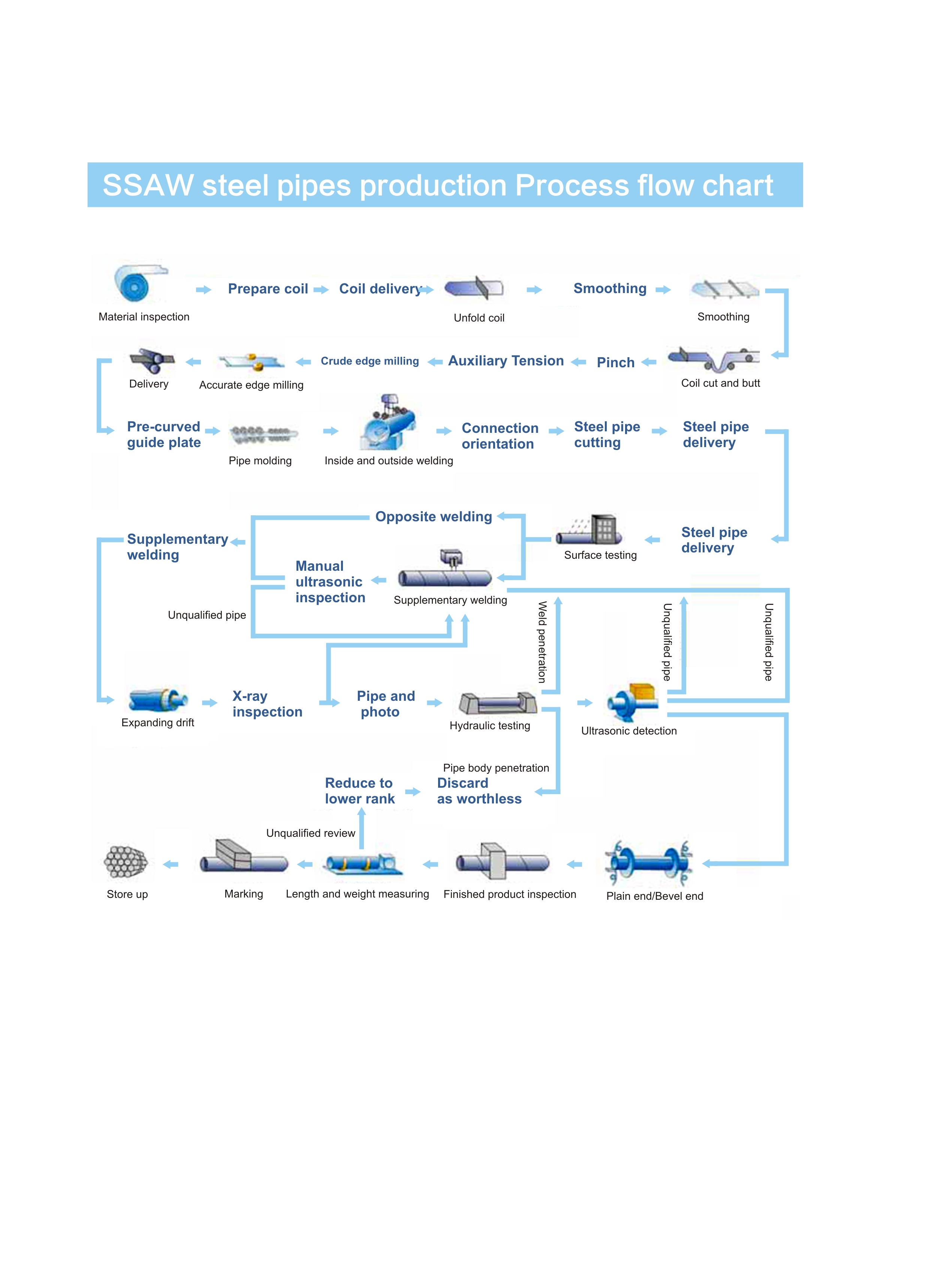

SSAW 生产工艺流程
