أنبوب مستطيل ومربع

طلب: البناء الصناعي، الآلات / الرف / تصنيع الحاويات
حجم الأنبوب المربع: 10*10 مللي متر-500*500 مللي متر. الوزن: 0.5-20 ملم. الطول: 0.3-18 متر
حجم الأنبوب مستطيل: 10*20 مللي متر-400*600 مللي متر. الوزن: 0.5-20 ملم. الطول: 0.1-18 متر
القياسية والصف: ASTM A500، ASTM A53، EN 10210، EN 10219، JIS G 3466، BS 1387، BS 6323، IS : 1161، IS : 3601، IS : 3074 IS : 4923، DIN 1626، DIN 2394، GB: Q195، Q215، Q235، Q345 ASTM: GR A، GR B، GR C، GR D، DC01، DC03، 1008، 1010 JIS: SS330، SS440، SS490، SPHD، SPHE EN BS: S185، S235، S235JR، S235 G2H، S275، S275JR ، S355JRH، S355J2H

التعبئة: مجمعة/سائبة، أغطية بلاستيكية موصولة، مغلفة بورق مقاوم للماء
توصيل: في غضون 10-30 يومًا ويعتمد على كمية طلبك
قسط: ت، لك، الزراعة العضوية، د / ف

توافر الحالة:



سؤال إرسال البريد الإلكتروني

وصف المنتجات

يعتبر الأنبوب الفولاذي المستطيل مثاليًا للتطبيقات الهيكلية والتصنيع العام والإصلاحات والتصنيع. يسمح تصميمها على شكل صندوق بزيادة القوة والصلابة مقارنة بالأشكال الأخرى من الفولاذ المدرفل على الساخن. الأنابيب الفولاذية المستطيلة المدرفلة على الساخن سهلة القطع واللحام والتشكيل والآلة.

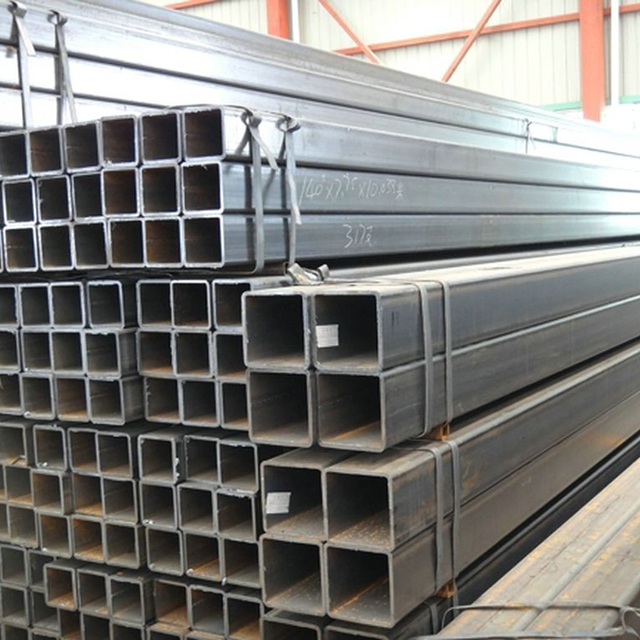

الأنبوب المربع هو نوع من الأنابيب الفولاذية ذات الشكل المشقوق والمثني على لوح فولاذي ثم يتم لحامه فيه. يطلق عليه عادة أنبوب مربع أو أنبوب مربع. يحتوي الأنبوب المربع على مقطع عرضي مربع ويتميز بمزايا الزوايا الواضحة والأبعاد الدقيقة والسطح الأملس ومقاومة التآكل. يتم استخدامه على نطاق واسع في البناء وتصنيع الآلات وتصنيع الأثاث وإنتاج اللوحات الإعلانية وغيرها من المجالات.

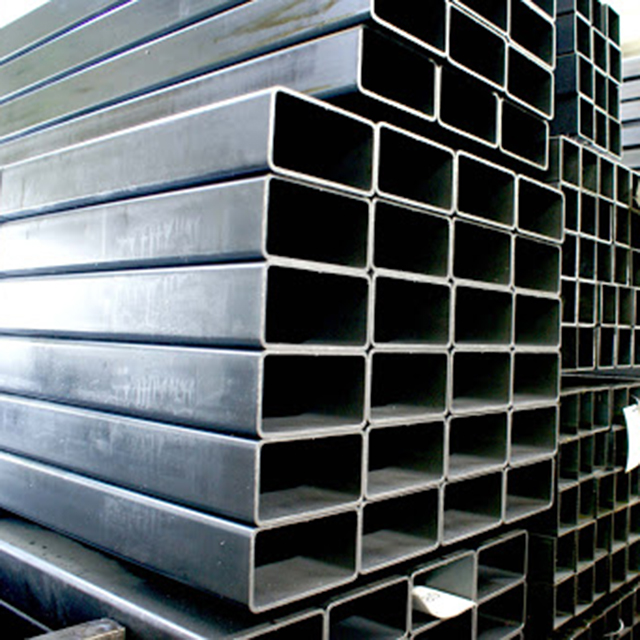

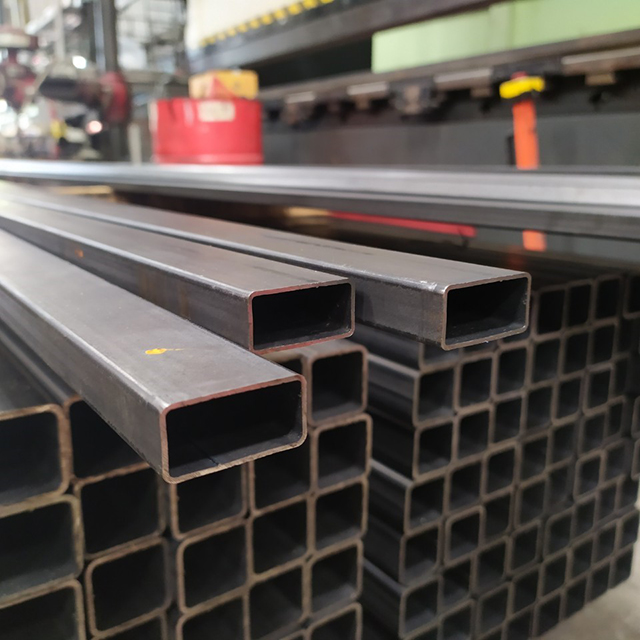

الأنبوب المستطيل عبارة عن أنبوب فولاذي ذو شكل مشابه للأنبوب المربع، لكن شكل مقطعه العرضي مستطيل. يتم قطع الأنابيب المستطيلة إلى شكل من ألواح الصلب ثم يتم تصنيعها من خلال عمليات اللحام أو التصنيع السلس. تتميز الأنابيب المستطيلة بخصائص الوزن الخفيف والقوة العالية وعدم التشوه ومقاومة التآكل. وهي من المواد المهمة في البناء والجسور وتصنيع الآلات وأقواس الطاقة الشمسية وغيرها من الصناعات.

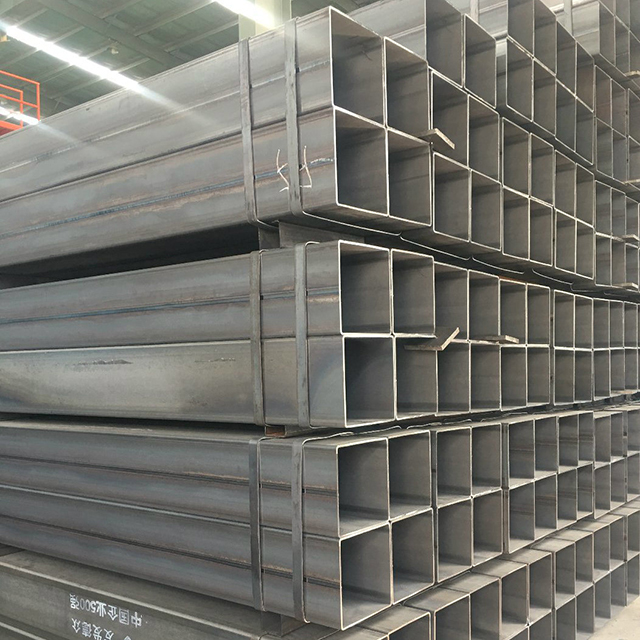

أنبوب مربع

الفرق بين الأنبوب المربع والأنبوب المستطيل:

1. اختلاف الشكل

المقطع العرضي للأنبوب المربع مربع بزوايا واضحة؛ في حين أن المقطع العرضي للأنبوب المستطيل يكون مستطيلًا بحيث تكون جميع أركانه الأربع في زوايا قائمة.

2. اختلاف الحجم

يمكن تخصيص أحجام الأنابيب المربعة والأنابيب المستطيلة وفقًا للاحتياجات، ولكن أحجام الأنابيب المربعة الشائعة هي 20*20mm-400*400mm، وأحجام الأنابيب المستطيلة الشائعة هي 20*30mm-200*400mm. عادة ما تكون مادة الأنابيب المربعة والمستطيلة من الفولاذ، وأكثرها شيوعًا هو الفولاذ الكربوني والفولاذ المقاوم للصدأ. المادة الأكثر شيوعًا للأنابيب المربعة والمستطيلة هي ASTM A500.

3. الاختلافات في الاستخدامات

الأنابيب المربعة مناسبة للبناء، وتصنيع الآلات، وتصنيع السيارات، وتصنيع الأثاث، وإنتاج اللوحات الإعلانية وغيرها من المجالات؛ بينما تستخدم الأنابيب المستطيلة بشكل شائع في البناء والجسور وتصنيع الآلات وأقواس الطاقة الشمسية وغيرها من المجالات.

4. الاختلافات في عمليات التصنيع

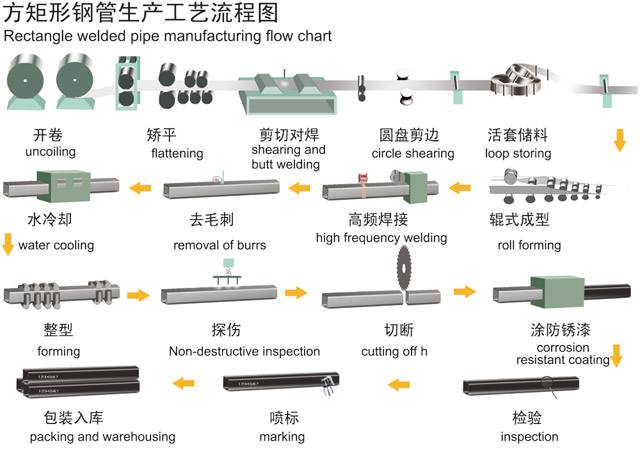

تتم عملية تصنيع الأنابيب المربعة عادةً عن طريق السحب على البارد، والدرفلة على البارد، والدرفلة على الساخن، وما إلى ذلك؛ بينما تتم عملية تصنيع الأنابيب المستطيلة عمومًا عن طريق عمليات اللحام أو التصنيع غير الملحومة.

مزايا وعيوب الأنابيب المربعة والأنابيب المستطيلة:

1. مزايا الأنابيب المربعة: المقطع العرضي الدقيق والأبعاد المستقرة؛ سطح أملس ومظهر جميل. قوة عالية، مرونة جيدة وقدرة تحمل كبيرة؛ مجموعة واسعة من التطبيقات والعديد من مجالات التطبيق.

2. مساوئ الأنابيب المربعة: الهيكل الداخلي يشكل بسهولة زوايا ميتة ويصعب تركيبه.

3. مزايا الأنابيب المستطيلة: مقاومة جيدة للانحناء والالتواء، قادرة على تحمل الأحمال الأفقية والرأسية. أداء لحام جيد، سطح أملس وبدون عيوب؛ لا تشوه، ومقاومة التآكل، والتكلفة المنخفضة.

4. مساوئ الأنابيب المستطيلة: أبعاد المقطع العرضي ليست دقيقة مثل الأنابيب المربعة، كما أنها عرضة للتشوه عند الزوايا.

مواصفة

أنبوب مربع

مقاس بواسطة بوصة (القطر)	سماكة	الأحجام بواسطة مم (القطر)	سماكة
بوصة	بوصة	مم	مم
1/2 بوصة × 1/2 بوصة	0.065'	16 مم × 16 مم	0.4 ملم～1.5 ملم
3/4 بوصة × 3/4 بوصة	0.049'	18 مم × 18 مم	0.4 ملم～1.5 ملم
	0.065'	20 مم × 20 مم	0.4 ملم～3 ملم
	0.083'	22 مم × 22 مم	0.4 ملم～3 ملم
	0.120'	25 مم × 25 مم	0.6 ملم～3 ملم
1 بوصة × 1 بوصة	0.049'	30 مم × 30 مم	0.6 ملم～4 ملم
	0.058'	32 مم × 32 مم	0.6 ملم～4 ملم
	0.065'	34 مم × 34 مم	1 ملم～2 ملم
	0.072'	35 مم × 35 مم	1 ملم～4 ملم
	0.083'	38 مم × 38 مم	1 ملم～4 ملم
	0.095'	40 مم × 40 مم	1 ملم～4.5 ملم
	0.109'	44 مم × 44 مم	1 ملم～4.5 ملم
	0.120'	45 مم × 45 مم	1 ملم～5 ملم
1 1/8 بوصة × 1 1/8 بوصة	0.035'	50 مم × 50 مم	1 ملم～5 ملم
	0.049'	52 مم × 52 مم	1 ملم～5 ملم
	0.065'	60 مم × 60 مم	1 ملم～5 ملم
	0.109'	70 مم × 70 مم	2 ملم～6 ملم
	0.120'	75 مم × 75 مم	2 ملم～6 ملم
1 1/4 بوصة × 1 1/4 بوصة	0.049'	76 مم × 76 مم	2 ملم～6 ملم
	0.065'	80 مم × 80 مم	2 ملم～8 ملم
	0.072'	85 مم × 85 مم	2 ملم～8 ملم
	0.083'	90 مم × 90 مم	2 ملم～8 ملم
	0.109'	95 مم × 95 مم	2 ملم～8 ملم
	0.120'	100 مم × 100 مم	2 ملم～8 ملم
	0.135'	120 مم × 120 مم	4 ملم～8 ملم
	0.156'	125 مم × 125 مم	4 ملم～8 ملم
	0.188'	130 مم × 130 مم	4 ملم～8 ملم
1 1/2 بوصة × 1 1/2 بوصة	0.049'	140 مم × 140 مم	6 ملم～10 ملم
	0.065'	150 مم × 150 مم	6 ملم～10 ملم
	0.072'	160 مم × 160 مم	6 ملم～10 ملم
	0.083'	180 مم × 180 مم	6 ملم～12 ملم
	0.109'	200 مم × 200 مم	6 ملم～30 ملم
	0.120'	220 مم × 220 مم	6 ملم～30 ملم
	0.140'	250 مم × 250 مم	6 ملم～30 ملم
	0.188'	270 مم × 270 مم	6 ملم～30 ملم
	0.250'	280 مم × 280 مم	6 ملم～30 ملم
1 3/4 بوصة × 1 3/4 بوصة	0.065'	300 مم × 300 مم	8 ملم～30 ملم
	0.083'	320 مم × 320 مم	8 ملم～30 ملم
	0.095'	350 مم × 350 مم	8 ملم～30 ملم
	0.109'	380 مم × 380 مم	8 ملم～30 ملم
	0.120'	400 مم × 400 مم	8 ملم～30 ملم
	0.188'	420 مم × 420 مم	10 ملم～30 ملم
2' × 2'	0.049'	450 مم × 450 مم	10 ملم～30 ملم
	0.065'	480 مم × 480 مم	10 ملم～30 ملم
	0.083'	500 مم × 500 مم	10 ملم～30 ملم
	0.109'	550 مم × 550 مم	10 ملم～40 ملم
	0.120'	600 مم × 600 مم	10 ملم～40 ملم
	0.145'	700 مم × 700 مم	10 ملم～40 ملم
	0.165'	800 مم × 800 مم	10 ملم～50 ملم
	0.188'	900 مم × 900 مم	10 ملم～50 ملم
	0.250'	1000 مم × 1000 مم	10 ملم～50 ملم
	0.312'
2 1/4 بوصة × 2 1/4'	0.188'
2 1/4 بوصة × 2 1/4'	0.250'
2 1/2 بوصة × 2 1/2'	0.083'
	0.109'
	0.120'
	0.188'
	0.250'
	0.312'

أنبوب مستطيل

الحجم مم	الوزن كجم/م	EST. رطل. لكل قدم.	الحجم مم	الوزن كجم/م
الحجم مم	الوزن كجم/م	EST. رطل. لكل قدم.	الحجم مم	الوزن كجم/م	EST. رطل. لكل قدم.
40×20×1.60	1.380	0.93	150×100×6.30	22.400	15.08
40×20×2.60	2.100	1.41	150 × 100 × 8.00	27.700	18.64
50 × 30 × 1.60	1.880	1.27	150 × 100 × 10.00	35.714	24.04
50 × 30 × 2.60	2.920	1.97	160×80×3.20	11.500	7.74
50 × 30 × 2.90	3.320	2.23	160 × 80 × 4.00	14.300	9.62
50×30×3.20	3.490	2.35	160 × 80 × 5.00	17.400	11.71
50 × 30 × 4.00	4.410	2.97	160×80×6.30	21.400	14.40
60×40×2.60	3.730	2.51	160 × 80 × 8.00	26.400	17.77
60×40×2.90	4.230	2.85	160 × 80 × 10.00	32.545	21.87
60×40×3.20	4.500	3.03	160 × 90 × 4.50	16.600	11.17
60 × 40 × 4.00	5.670	3.82	160 × 90 × 5.60	20.400	13.73
70 × 40 × 2.90	4.690	3.16	160 × 90 × 7.10	25.300	17.03
70 × 40 × 4.00	6.300	4.24	160 × 90 × 8.80	30.500	20.53
80 × 40 × 2.60	4.550	3.06	160 × 90 × 10.00	34.100	22.95
80 × 40 × 2.90	5.140	3.46	180 × 100 × 4.00	16.800	11.31
80×40×3.20	5.500	3.70	180 × 100 × 5.00	20.500	13.80
80 × 40 × 4.00	6.930	4.66	180 × 100 × 5.60	23.000	15.48
80 × 40 × 5.00	8.470	5.70	180×100×6.30	25.400	17.09
80×40×6.30	10.400	7.00	180 × 100 × 7.10	28.600	19.25
90 × 50 × 2.60	5.370	3.61	180 × 100 × 8.80	34.700	23.35
90 × 50 × 3.20	6.640	4.47	180 × 100 × 10.00	38.800	26.11
90 × 50 × 4.00	8.180	5.51	180 × 100 × 12.50	46.900	31.56
90 × 50 × 5.00	10.000	6.73	200 × 100 × 4.00	18.000	12.11
90×50×6.30	12.300	8.28	200 × 100 × 5.00	22.100	14.20
90 × 50 × 7.10	13.700	9.22	200×100×6.30	27.400	18.44
100 × 50 × 3.60	7.980	5.37	200 × 100 × 8.00	34.000	22.88
100 × 50 × 4.50	9.830	6.62	200 × 100 × 10.00	40.600	27.32
100 × 50 × 5.60	12.000	8.08	200 × 120 × 4.00	19.300	12.99
100 × 50 × 7.10	14.800	9.96	200 × 120 × 5.00	23.700	15.95
100 × 50 × 8.00	16.400	11.04	200×120×6.30	29.600	19.92
100×60×3.20	7.510	5.05	200 × 120 × 8.00	36.500	24.56
100 × 60 × 3.60	8.550	5.75	200 × 120 × 8.80	36.900	24.83
100 × 60 × 4.50	10.500	7.07	200 × 120 × 10.00	45.100	31.62
100 × 60 × 5.60	12.900	8.68	200×120×12.50	54.700	38.87
100×60×6.30	13.500	9.09	200×120×14.20	60.900	43.64
100 × 60 × 7.10	15.900	10.70	220 × 80 × 6.00	26.816	18.02
100×60×8.80	19.200	12.92	220×120×6.30	31.600	21.27
100 × 80 × 6.3	16.370	11.02	220 × 120 × 8.00	39.400	26.52
110 × 60 × 3.60	9.050	6.09	220 × 120 × 10.00	46.200	31.09
110 × 60 × 4.50	11.100	7.47	220 × 120 × 12.50	58.700	39.51
110 × 60 × 5.60	13.600	9.15	220 × 120 × 14.20	65.400	44.01
110 × 60 × 7.10	16.800	11.31	250 × 150 × 5.00	29.900	20.12
110 × 60 × 8.80	20.100	13.53	250×150×6.30	37.300	25.10
110 × 70 × 3.20	8.510	5.73	250 × 150 × 8.00	46.500	31.29
110 × 70 × 4.00	10.800	7.27	250 × 150 × 10.00	56.300	37.89
110 × 70 × 5.00	12.700	8.55	250 × 150 × 12.50	68.300	45.97
110 × 70 × 6.30	15.500	10.43	260 × 140 × 6.30	37.500	25.23
120×60×3.20	8.510	5.73	260 × 140 × 8.00	46.900	31.56
120 × 60 × 4.00	10.600	7.13	260 × 140 × 10.00	57.600	38.76
120 × 60 × 5.00	13.000	8.75	260 × 140 × 12.50	70.400	47.38
120×60×6.30	16.100	10.84	260 × 140 × 14.20	78.800	53.03
120 × 60 × 7.10	17.900	12.05	260 × 180 × 6.30	41.500	27.93
120×60×8.80	21.500	14.47	260 × 180 × 8.00	52.000	35.00
120×80×3.20	12.100	8.14	260 × 180 × 10.00	63.900	43.00
120×80×6.30	17.500	11.78	260 × 180 × 12.50	78.300	52.70
140 × 70 × 4.00	12.500	8.41	260 × 180 × 14.20	87.700	59.02
140 × 70 × 5.00	15.400	10.36	300 × 100 × 5.00	30.268	20.34
140×70×6.30	19.000	12.79	300 × 100 × 8.00	47.679	32.04
140 × 70 × 7.10	21.200	14.27	300 × 100 × 10.00	58.979	39.63
140 × 70 × 8.80	25.600	17.23	300 × 200 × 5.00	37.800	25.44
140 × 80 × 3.20	10.500	7.07	300 × 200 × 6.30	47.100	31.70
140 × 80 × 4.00	13.100	8.82	300 × 200 × 8.00	59.100	39.77
140 × 80 × 5.00	16.200	10.90	300 × 200 × 10.00	72.000	48.46
140×80×6.30	20.000	13.46	300 × 200 × 12.00	88.000	59.22
140 × 80 × 8.00	24.800	16.69
140 × 80 × 10.00	30.200	20.32
150 × 100 × 3.20	12.000	8.08
150 × 100 × 4.00	14.900	10.03

التسامح الأبعاد

التسامح الأبعاد
القطر الخارجي:		تويست:	أقصى تطور لكل 3 أقدام من الطول
أكبر البعد الخارجي	التسامح الخارجي بما في ذلك التحدب والتقعر	أطول البعد الخارجي	أقصى تطور لكل 3 أقدام من الطول
ما يصل إلى 2 ¹/₂'	±.020'	2' إلى 2 ¹/₂'شامل	.062'
أكثر من 2¹/₂'' إلى 3¹/₂' شامل	±.025'	أكثر من 2¹/₂'إلى 4' شاملاً	.075'
أكثر من 3¹/₂'' إلى 5¹/₂' شامل	±.030'	أكثر من 4 بوصة إلى 6 بوصة شاملة	.087'
أكثر من 5¹/₂'	±1%	أكثر من 6 بوصة إلى 8 بوصة شاملة	100'
تشمل التسامحات بدل التحدب أو التقعر. ل المقاطع المستطيلة، التسامح المحسوب للمسطح الأكبر يجب أن ينطبق البعد أيضًا على البعد المسطح الأصغر. هذا يمكن زيادة التسامح بنسبة 50 بالمائة عند تطبيقه على البعد الأصغر، إذا كانت نسبة البعد المقطعي يتراوح بين 1.5 و3، و100 بالمئة عندما تتجاوز النسبة 3.		أكثر من 8'	112'
		استقامة: يجب أن يكون الاختلاف المسموح به ¹/₈' ضرب عدد أقدام الطول الإجمالي مقسومًا على 5:
		.125 بوصة × (الطول الإجمالي) ÷ 5
سمك الجدار:		تربيع الجوانب:
الحد الأقصى المسموح به من الاختلاف	±10%	قد تنحرف الجوانب المجاورة عن 90 درجة بتسامح زائد أو ناقص 2 درجة كحد أقصى.
(يتم قياس سمك الجدار في وسط المسطح، حصريًا منطقة اللحام وليس في الزوايا)
نصف قطر ورنر:		فلاش:
ولا يجوز أن يزيد نصف قطر أي زاوية خارجية عن ثلاثة أضعاف سمك الجدار المحدد		عادةً ما يتم تزويد الأنابيب الهيكلية بالفلاش. ارتفاع سوف يختلف الفلاش باختلاف سمك جدار الأنبوب.

التسامح الأبعاد
القطر الخارجي:	تويست:	أقصى تطور لكل 3 أقدام من الطول
أكبر البعد الخارجي	التسامح الخارجي بما في ذلك التحدب والتقعر	أطول البعد الخارجي
ما يصل إلى 2 ¹/₂'	±.020'	2' إلى 2 ¹/₂'شامل	.062'
أكثر من 2¹/₂'' إلى 3¹/₂' شامل	±.025'	أكثر من 2¹/₂'إلى 4' شاملاً	.075'
أكثر من 3¹/₂'' إلى 5¹/₂' شامل	±.030'	أكثر من 4 بوصة إلى 6 بوصة شاملة	.087'
أكثر من 5¹/₂'	±1%	أكثر من 6 بوصة إلى 8 بوصة شاملة	100'
تشمل التسامحات بدل التحدب أو التقعر. ل المقاطع المستطيلة، التسامح المحسوب للمسطح الأكبر يجب أن ينطبق البعد أيضًا على البعد المسطح الأصغر. هذا يمكن زيادة التسامح بنسبة 50 بالمائة عند تطبيقه على البعد الأصغر، إذا كانت نسبة البعد المقطعي يتراوح بين 1.5 و3، و100 بالمئة عندما تتجاوز النسبة 3.	أكثر من 8'	112'
استقامة: يجب أن يكون الاختلاف المسموح به ¹/₈' ضرب عدد أقدام الطول الإجمالي مقسومًا على 5:
.125 بوصة × (الطول الإجمالي) ÷ 5
سمك الجدار:	تربيع الجوانب:
الحد الأقصى المسموح به من الاختلاف	±10%	قد تنحرف الجوانب المجاورة عن 90 درجة بتسامح زائد أو ناقص 2 درجة كحد أقصى.
(يتم قياس سمك الجدار في وسط المسطح، حصريًا منطقة اللحام وليس في الزوايا)
نصف قطر ورنر:	فلاش:
ولا يجوز أن يزيد نصف قطر أي زاوية خارجية عن ثلاثة أضعاف سمك الجدار المحدد	عادةً ما يتم تزويد الأنابيب الهيكلية بالفلاش. ارتفاع سوف يختلف الفلاش باختلاف سمك جدار الأنبوب.

على:

تحت:


تعيين الصف	تحليل مغرفة الكيمياء
تعيين الصف	الكربون	المنغنيز	الفوسفور	Sulfur
A501 (A36)	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
A500A	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
A500B	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
ايه 500 سي	0.23% كحد أقصى	1.35% كحد أقصى	0.04% كحد أقصى	0.05% كحد أقصى
النحاس، عند تحديد الفولاذ النحاسي، 0.20% كحد أدنى.
الخواص الميكانيكية
تعيين الصف	درجة	قوة الشد	قوة العائد الحد الأدنى	استطالة في 2 بوصة كحد أدنى
تعيين الصف	Condition	الحد الأدنى	قوة العائد الحد الأدنى	استطالة في 2 بوصة كحد أدنى
A501 (A36)	الساخنة المشكلة	58000 رطل لكل بوصة مربعة	36,000 رطل لكل بوصة مربعة	23%
A500A	الباردة شكلت	45000 رطل لكل بوصة مربعة	39000 رطل لكل بوصة مربعة	25%
A500B	الباردة شكلت	58000 رطل لكل بوصة مربعة	46,000 رطل لكل بوصة مربعة	23%
ايه 500 سي	الباردة شكلت	62,000 رطل لكل بوصة مربعة	50000 رطل لكل بوصة مربعة	21%


تعيين الصف	تحليل مغرفة الكيمياء
تعيين الصف	الكربون	المنغنيز	الفوسفور	Sulfur
A501 (A36)	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
A500A	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
A500B	0.26% كحد أقصى	-	0.04% كحد أقصى	0.05% كحد أقصى
ايه 500 سي	0.23% كحد أقصى	1.35% كحد أقصى	0.04% كحد أقصى	0.05% كحد أقصى
النحاس، عند تحديد الفولاذ النحاسي، 0.20% كحد أدنى.
الخواص الميكانيكية
تعيين الصف	درجة	قوة الشد	قوة العائد الحد الأدنى	استطالة في 2 بوصة كحد أدنى
تعيين الصف	Condition	الحد الأدنى	قوة العائد الحد الأدنى	استطالة في 2 بوصة كحد أدنى
A501 (A36)	الساخنة المشكلة	58000 رطل لكل بوصة مربعة	36,000 رطل لكل بوصة مربعة	23%
A500A	الباردة شكلت	45000 رطل لكل بوصة مربعة	39000 رطل لكل بوصة مربعة	25%
A500B	الباردة شكلت	58000 رطل لكل بوصة مربعة	46,000 رطل لكل بوصة مربعة	23%
ايه 500 سي	الباردة شكلت	62,000 رطل لكل بوصة مربعة	50000 رطل لكل بوصة مربعة	21%
