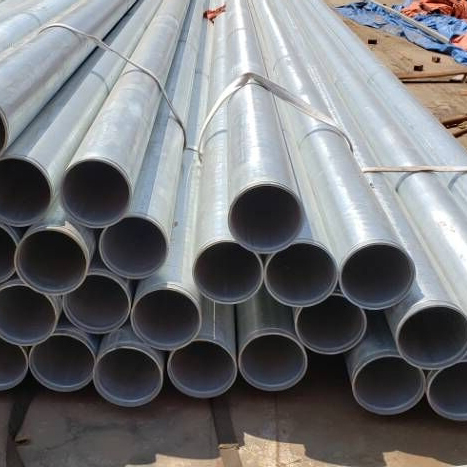

أنبوب الأخدود

الحد الأقصى المسموح به لأنابيب IPS من الأطراف المقطوعة مربعة هي: الأحجام من 1 إلى 3 (DN25 إلى DN80) 0.030 بوصة (0.76 مم) الأحجام من 4 إلى 6 (DN100 إلى DN150) 0.045 بوصة (1.14 مم) الأحجام من 8 إلى 24 (DN200 إلى DN600) 0.060 بوصة (1,52 مم) الأحجام من 26 إلى 42 (DN650 إلى DN1050) 0.125 بوصة (3,18 مم)

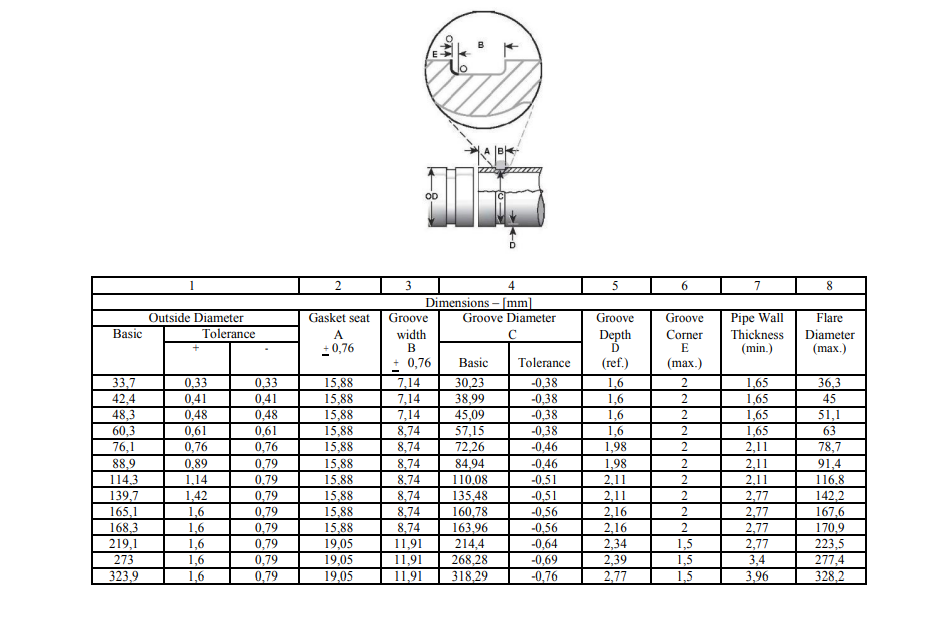

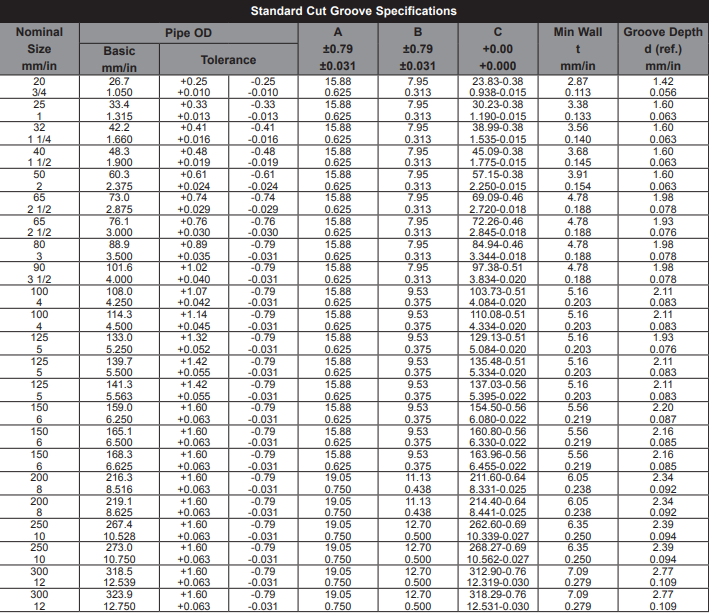

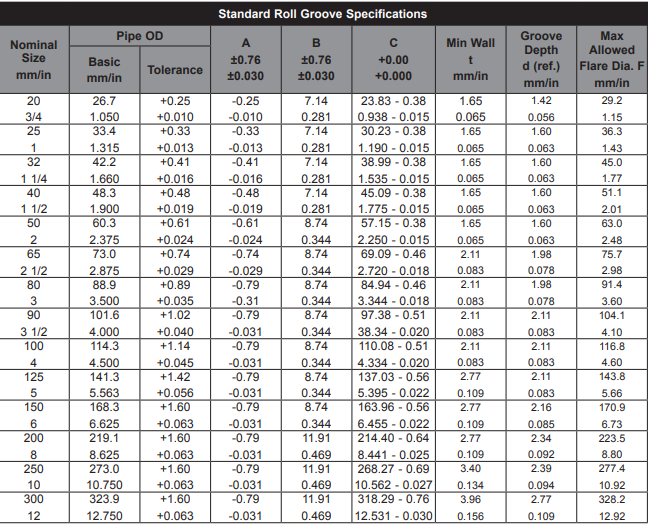

يجب أن يكون سطح الجلوس الحشية 'أ' خاليًا من علامات الحز والنتوءات والنتوءات والطلاء السائب والقشور ورقائق الأوساخ والشحوم والصدأ التي من شأنها أن تمنع الختم الإيجابي. • يجب أن يكون قطر الأخدود 'C' بعمق موحد حول محيط الأنبوب. • عمق الأخدود 'D' هو البعد المرجعي للمسافة من السطح الخارجي للأنبوب إلى أسفل الأخدود، فيما يتعلق بتركيز الأخدود حول الأنبوب. هذا البعد هو مرجع فقط. البعد الفعلي 'C' يجب أن يكون أساسيًا. • الحد الأدنى لسمك الجدار 'T' هو الحد الأدنى لسمك جدار الأنبوب الذي يجب لفه أو قطعه. • يتم قياس الحد الأقصى المسموح به لقطر توهج نهاية الأنبوب عند قطر نهاية الأنبوب

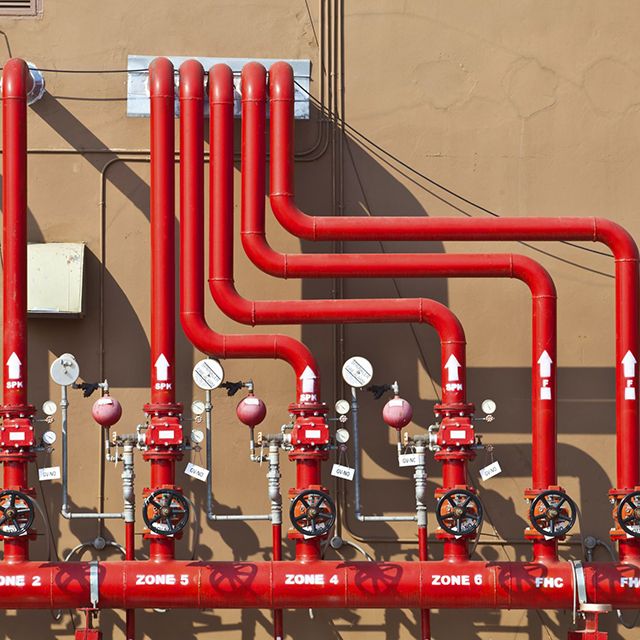

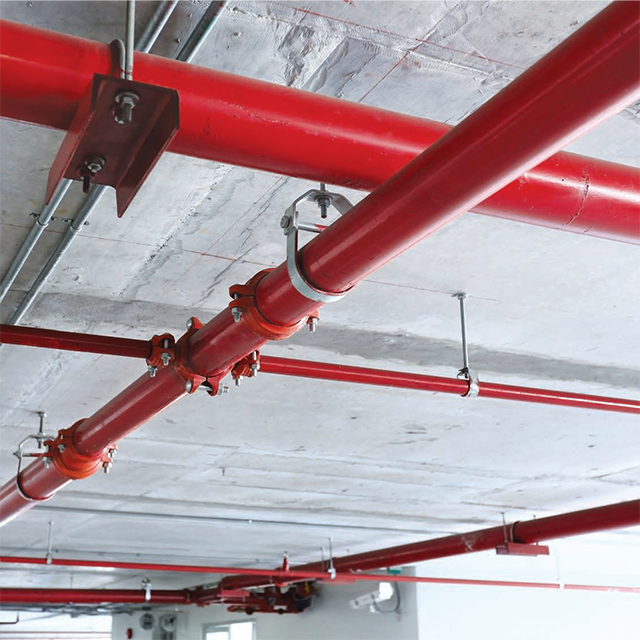

توفر الأنابيب والتجهيزات المحززة طريقة اقتصادية وفعالة لربط الأنابيب في خدمات البناء الميكانيكية. يتصل نظام الأنابيب المحزز بطرفي الأنبوب باستخدام وصلة يتم تثبيتها في الأخاديد في نهاية كل أنبوب. عندما يتم تجميع أداة التوصيل، تعمل مفاتيح التوصيل على تعشيق الأخاديد الموجودة حول محيط كلا الأنبوبين، مما يوفر اتصالاً آمنًا. هناك نوعان من الحز: الحز الملفوف، والحز المقطوع. يستخدم الحز المدلفن آلة خاصة تقوم بتدوير نهاية الأنبوب من خلال مجموعة لفات، مما يؤدي إلى إزاحة المعدن وتشكيل أخدود على السطح الخارجي للأنبوب. يقتصر استخدام الحز اللفافي مع الأنابيب التي تبلغ قيمة صلابتها HB180 أو أقل. يمكن أن يتم الحز المدلفن على الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، والألمنيوم. ومع ذلك، يجب توخي الحذر لاستخدام المعدات المناسبة ومجموعات اللفات (والتي قد تختلف باختلاف مادة الأنابيب) لإنشاء الأخدود. راجع دليل آلة الحز أو تعليمات مجموعة اللف للحصول على معلومات حول الفراء. إذا لزم الأمر، اتصل بـ GRINNELL للحصول على المساعدة. يتم قطع الحز عن طريق تحويل الأنبوب على مخرطة، وإزالة المعدن من السطح الخارجي للأنبوب لإنشاء الأخدود. تم تصميم الحز المقطوع للاستخدام مع الجدول 30 وأنابيب الجدار الأثقل. راجع الشكل 2، 'T' الحد الأدنى لبوصة الجدار (مم)

لفة الأخدود

ما يقرب من 90 بالمائة من الأنابيب المحززة اليوم تستخدم تقنية الحز المدلفن نظرًا لسهولة عملية الحز مع الحفاظ على الأداء الأمثل للمفاصل. يمكن لف الأنبوب خلال 30 إلى 40 ثانية لكل بوصة مربعة مقارنة بدقيقة واحدة لكل بوصة باستخدام أخدود مقطوع. تعمل عملية الحز اللف أيضًا على إزالة الحاجة إلى قطع الزيت ومتاعب تنظيف النشارة المعدنية التي يتم إزالتها من الأنبوب أثناء عملية الحز المقطوع.

قطع الأخدود

على الرغم من أن الحز المدلفن يحظى بشعبية كبيرة، إلا أن الحز المقطوع المجرب والحقيقي يوفر فائدة كبيرة في العديد من المواقف. على سبيل المثال، إذا كان جدار الأنبوب سميكًا جدًا، فإن الأنبوب سيوفر أخدودًا أكثر موثوقية. أو إذا كان الأنبوب مبطنًا أو مطليًا من الداخل، يوصى بقطع الحز للحفاظ على سلامة البطانة والطلاء. حتى مادة الأنابيب يمكن أن تملي نمط الأخدود، يجب قطع بعض المواد من الأنابيب. توفر الأخاديد المقطوعة مزايا هندسية إضافية، حيث تقدم ضعف الحركة المدمجة مقارنة بنهايات الأنابيب المحززة الملفوفة. بغض النظر عما إذا اخترت لف الأخدود أو قطع الأخدود، فإن Victaulic تقدم حلاً لاحتياجات ربط الأنابيب الخاصة بك، مع ثقة 100 عام من الابتكار وراء ذلك. لمزيد من المعلومات حول التكنولوجيا المحززة، تفضل بزيارة موقع Victaulic الإلكتروني.
