مواصفة
أنابيب الصلب المجلفن (الأنابيب المجلفنة)، أنابيب الصلب المجلفن (الأنابيب المجلفنة)

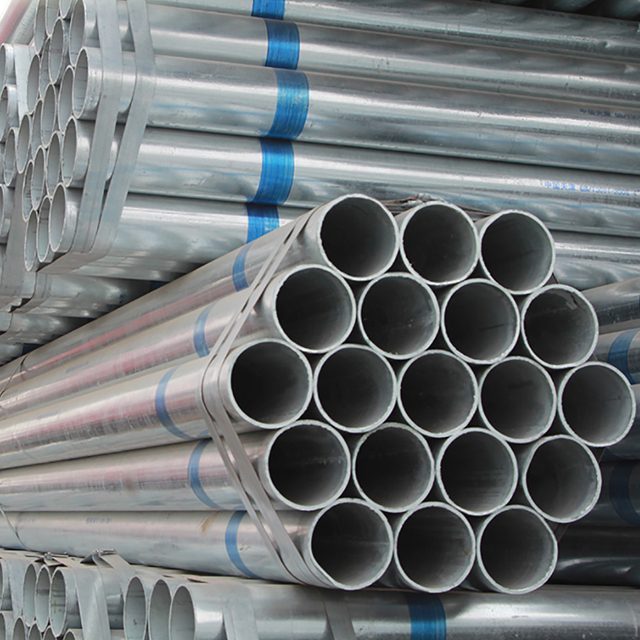

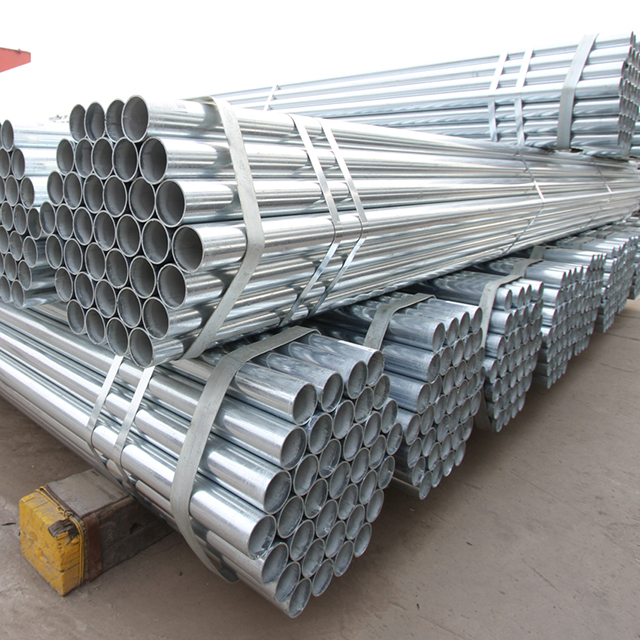

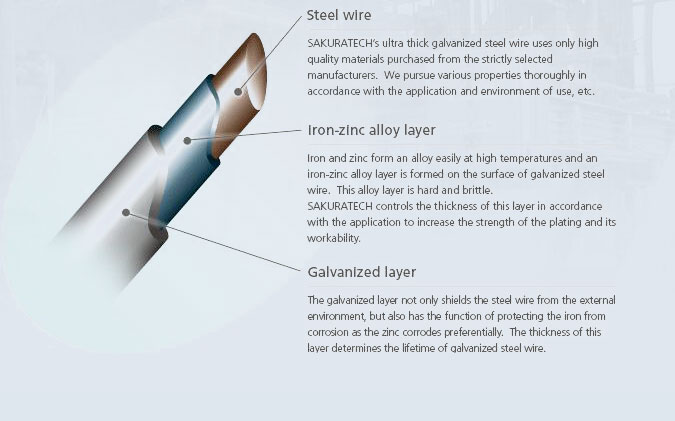

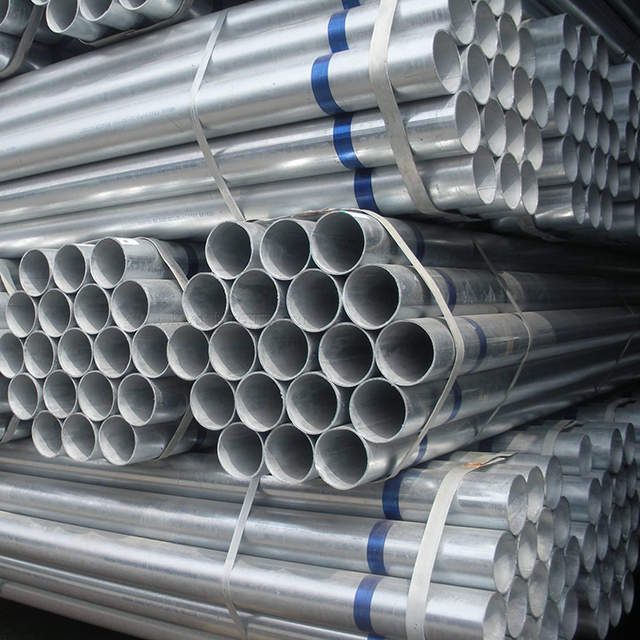

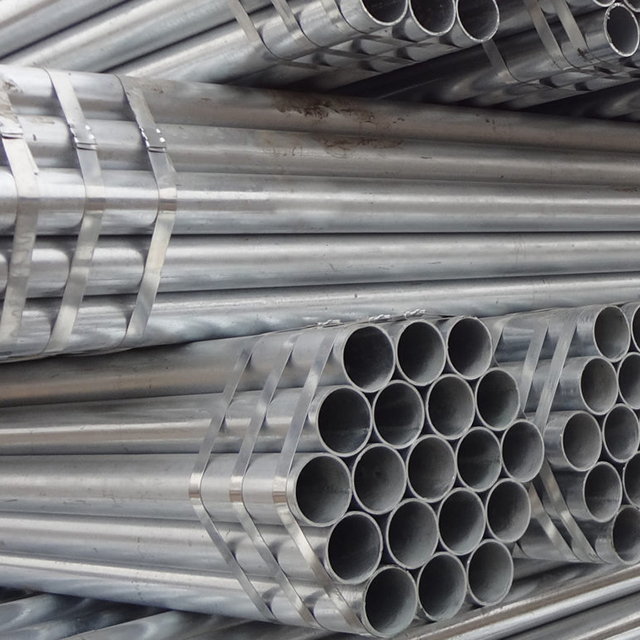

الأنابيب الفولاذية المجلفنة مصنوعة من الفولاذ المغطى بـ طبقة من معدن الزنك. أثناء عملية الجلفنة، نقوم بغمر الفولاذ في حمام الزنك المنصهر، مما يضمن طبقة حاجزة قوية وموحدة. \
طول الأنابيب المجلفنة
- القطر 4 - 16 مم 6000 + 100 مم
- القطر 18 - 42 مم 6000 + 50 مم
التفاوتات المسموح بها للأنابيب المطلية بالزنك
- التفاوتات في القطر الخارجي:
- القطر بين 4 - 30 ملم ±0,08 ملم
- القطر بين 35 - 38 ملم ±0,15 ملم
- قطر يصل إلى 42 مم ± 0,20 مم
- تفاوتات القطر الداخلي مطابقة للمواصفة EN 10305-4
- التسامح مع سمك الجدار ± 10%
درجات الصلب للأنابيب المطلية بالزنك
ه235+شمال و 355+شمال
A53 مواد وتصنيع الأنابيب
المواد الفولاذية المستخدمة لإنشاء الأنابيب غير الملحومة و يجب أن يتم إنتاج الأنابيب الملحومة عبر الموقد المفتوح أو الفرن الكهربائي أو الأكسجين الأساسي أو أي مزيج من هذه العمليات. يجب معالجة جميع طبقات اللحام في الأنابيب A53 من الدرجة B الملحومة بالمقاومة الكهربائية بالحرارة بعد اللحام إلى ما لا يقل عن 1000 درجة فهرنهايت (540 درجة مئوية) للتخلص من مارتنسيت غير المخفف.
الأنابيب المجلفنة A53
إذا تم طلب المجلفن، فيجب طلاء الأنابيب غير الملحومة A53 من الداخل والخارج عبر عملية الغمس الساخن. يجب أن يتوافق الزنك المستخدم في الطلاءات المجلفنة مع المواصفات B6. يجب ألا يقل وزن هذا الطلاء عن 1.8 أونصة/قدم2 (0.55 كجم/م2). سيتم قطع عينات الاختبار لاختبار وزن الطلاء بأطوال 4 بوصات تقريبًا.
الاختلاف المسموح به في سمك الجدار
يجب ألا يكون الحد الأدنى لسماكة الجدار عند أي نقطة بطول الأنبوب الفولاذي A53 أقل بنسبة 12.5% من سمك الجدار المحدد.
الاختلافات المسموح بها في القطر الخارجي
بالنسبة للأنابيب الفولاذية ASTM A53 NPS 1-1/2 والأصغر، يجب ألا يتجاوز القطر الخارجي 1/64 بوصة أكثر و1/32 بوصة تحت القطر المحدد. بالنسبة لأنبوب A53 NPS2 والأكبر، يجب ألا يتجاوز القطر الخارجي 1% فوق القطر المحدد و1% تحته.
الاختبار الهيدروستاتيكي لأنابيب ASTM A53
يتم تحديد ضغوط اختبار الفحص الهيدروستاتيكي المنفصلة للأنابيب الفولاذية A53 ذات النهاية العادية والملولبة والمقترنة. الحد الأدنى لضغط الاختبار الهيدروستاتيكي لـ NPS 3 وأقل هو 2500 رطل لكل بوصة مربعة؛ الحد الأدنى من ضغط الاختبار للأحجام التي تزيد عن NPS 3 هو 2800 رطل لكل بوصة مربعة. يجب الحفاظ على الضغط لمدة لا تقل عن 5 ثواني، لجميع الأحجام.
الاختبار الميكانيكي لأنابيب ASTM A53
يجب أن يتم اختبار الأنابيب الفولاذية الملحومة بالمقاومة الكهربائية ASTM A53 من NPS 8 وأكبر بشكل عرضي. يلزم إرسال اختبار (بارد) لـ STD وXS-NPS 2 أو أقل، ولـ XXS-NPS 1-1/4 أو أقل. يلزم إجراء اختبار التسطيح لأنابيب NPS 2 والأنابيب الأكبر حجمًا STD وXS A 53؛ اختبار التسطيح غير مطلوب لأنابيب XXS.
مقاس | التطوير التنظيمي | 1/8' -24 بوصة (5.15 ملم - 714 ملم) |
سمك الجدار | 0.4 ملم - 26 ملم SCH20، SCH40، الأمراض المنقولة جنسيا، XS، SCH80، SCH160، XXS | |
طول | أقل من 12 م | |
مادة الصلب | Q195 → SS330، ST37، ST42 Q235 → SS400، S235JR Q345 → S355JR، SS500، ST52 | |
معيار | أستم A53، BS1387-1985 | |
وزن الزنك | 120 جرام، 270 جرام، 400 جرام، 500 جرام، 550 جرام 20 ميكرومتر، 40 ميكرومتر، 60 ميكرومتر، 70 ميكرومتر، 80 ميكرومتر | |
الاستخدام | 1) سائل الضغط المنخفض والماء والغاز والنفط وأنابيب الخط 2) البناء 3) السياج، أنبوب الباب | |
ينتهي | 1) عادي 2) مشطوف 3) الخيط مع اقتران أو غطاء 4) الشطب 5) الأخدود 6) المسمار | |
حامي النهاية | 1) غطاء الأنابيب البلاستيكية 2) حامي الحديد | |
المعالجة السطحية | 1) بارد 2) مطلي باللون الأسود (طلاء الورنيش) 3) المجلفن 4) مزيت 5) PE، 3PE، FBE، طلاء مقاوم للتآكل، طلاء مضاد للتآكل. | |
تقنية | المقاومة الإلكترونية الملحومة (ERW) الانصهار الإلكتروني الملحوم (EFW) لحام القوس المغمور المزدوج (DSAW) | |
نوع الخط الملحوم | طولية | |
شكل القسم | دائري | |
تقتيش | مع الاختبار الهيدروليكي، تيار إيدي، اختبار الأشعة تحت الحمراء | |
طَرد | 1) الحزمة، 2) الحقائب | |
توصيل | 1) الحاوية 2) الناقل السائبة | |
Port الشحنة | عصابة شين ميناء تيانجين، الصين | |
تاريخ التسليم | وفقا لكمية ومواصفات كل أمر | |
قسط | إل / سي تي / تي | |
آحرون | يمكن أيضًا توفير التركيب كمسامير وشفة. | |
