مقدمة أنبوب المرجل الصناعة

ما هو المرجل؟

الغلاية عبارة عن وعاء مغلف يوفر وسيلة لنقل حرارة الاحتراق إلى الماء حتى يتحول إلى ماء ساخن أو بخار. بمجرد نقل الحرارة، يصبح الماء الساخن أو البخار قابلاً للاستخدام لنقل الحرارة إلى العملية. تعد هذه وسيلة فعالة للغاية لنقل الحرارة لعملية ما، ومع ذلك، مع مرور الوقت، تترسب المعادن من مياه التغذية على سطح نقل الحرارة وتبدأ في عرقلة الكفاءة وزيادة تكلفة التشغيل.

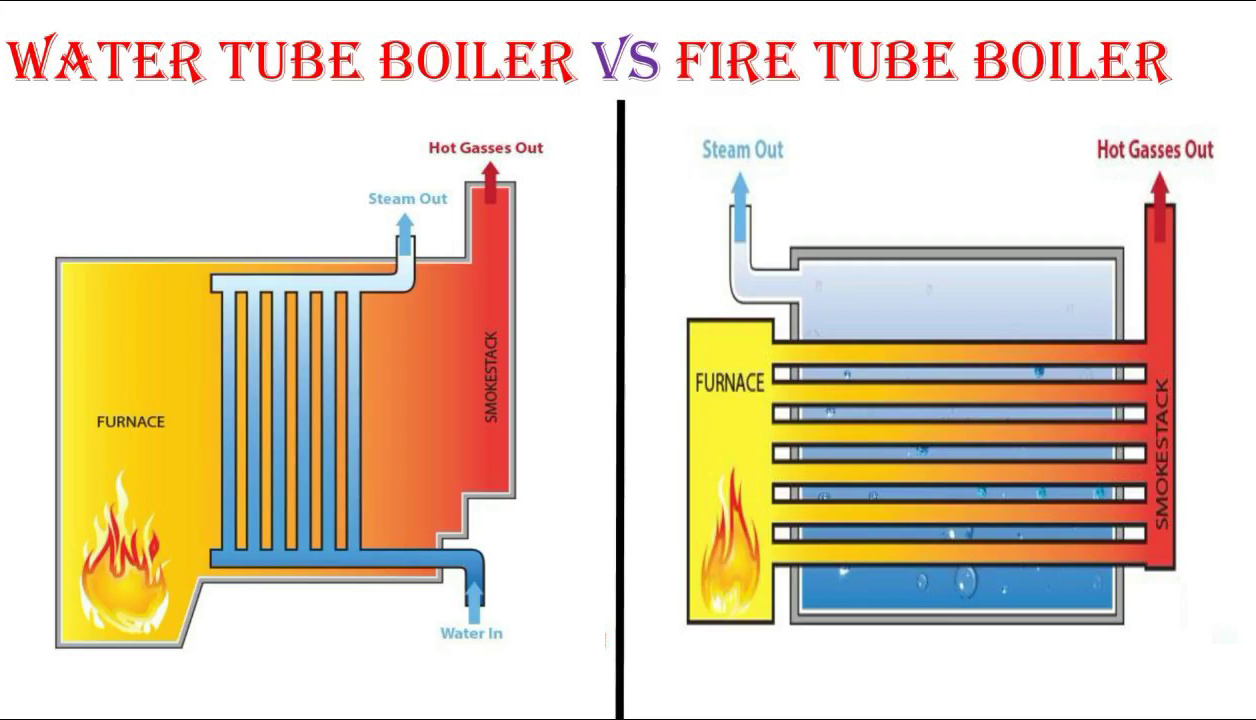

أنواع أنبوب المرجل

(1) أنبوب مرجل النار

غلاية أنبوب النار هي نوع من الغلايات التي يمر فيها الغاز الساخن من النار عبر أنبوب واحد أو أكثر يمر عبر حاوية مياه محكمة الغلق. يتم نقل حرارة الغاز عبر جدار الأنبوب من خلال التوصيل الحراري، وتسخين الماء وتوليد البخار في النهاية. غلايات أنابيب النار هي النوع الثالث من الأنواع الأربعة التاريخية للغلايات: غلايات خزان الضغط المنخفض أو غلايات 'كومة القش'، وغلايات المداخن التي تحتوي على واحد أو اثنين من المداخن الكبيرة، وغلايات أنابيب النار، وغلايات الضغط العالي مع العديد من الأنابيب الصغيرة

(2) أنبوب غلاية الماء

غلاية أنابيب المياه هي نوع من الغلايات التي يدور فيها الماء في أنابيب يتم تسخينها خارجيًا بالنار. يتم حرق الوقود في الفرن لإنتاج غاز ساخن، والذي يقوم بتسخين الماء في أنبوب توليد البخار. في الغلايات الأصغر حجمًا، يتم فصل أنابيب توليد الطاقة الإضافية في الفرن، بينما تعتمد غلايات المرافق الأكبر حجمًا على أنابيب حقن الماء التي تشكل جدار الفرن لتوليد البخار. غلاية أنابيب المياه ذات الضغط العالي: ثم يرتفع الماء الساخن إلى أسطوانة البخار. وهنا، يتم سحب البخار المشبع بعيدًا عن الجزء العلوي من الأسطوانة.

حجم أنبوب المرجل

حجم أنبوب الغلاية صغير، والقطر الخارجي عادة أقل من 1 1/2 بوصة (1/4 بوصة، 1/2 بوصة، 3/4 بوصة، 1 بوصة و1 1/2 بوصة). ثم 2'، 2 1/2'، 3' والحد الأقصى إلى 4'.

مواد ومعايير أنابيب الغلايات

الفولاذ الكربوني: ASTM/ASME A/SA 106، ASTM A179، ASTM A192، ASTM/ASME A/SA 210، ASTM A333 Gr 1، 6,7 إلى Gr 9،

سبائك الصلب: ASTM/ASME A/SA 213 T1، T2، T5، T9، T11، T12، T22، T91، T92؛ أستم A335 P1، P2، P5، P9، P11، P12، P22، P91، P92

الفولاذ المقاوم للصدأ: ASTM A268، ASTM A213، TP304/L، TP316/L، 310S، 309S، 317،317L، 321،321H، ومواد الفولاذ المقاوم للصدأ المزدوجة وما إلى ذلك.

الأحجام الشائعة: OD من 6 مم إلى 1240 مم، السمك من 1 مم إلى 50 مم

الغرض الرئيسي

محطة توليد الطاقة، المبادل الحراري، تصنيع الغلايات، صناعة البتروكيماويات، بناء السفن، إلخ
