ASTM A234 تجهيزات أنابيب الصلب الكربوني

ملخص:

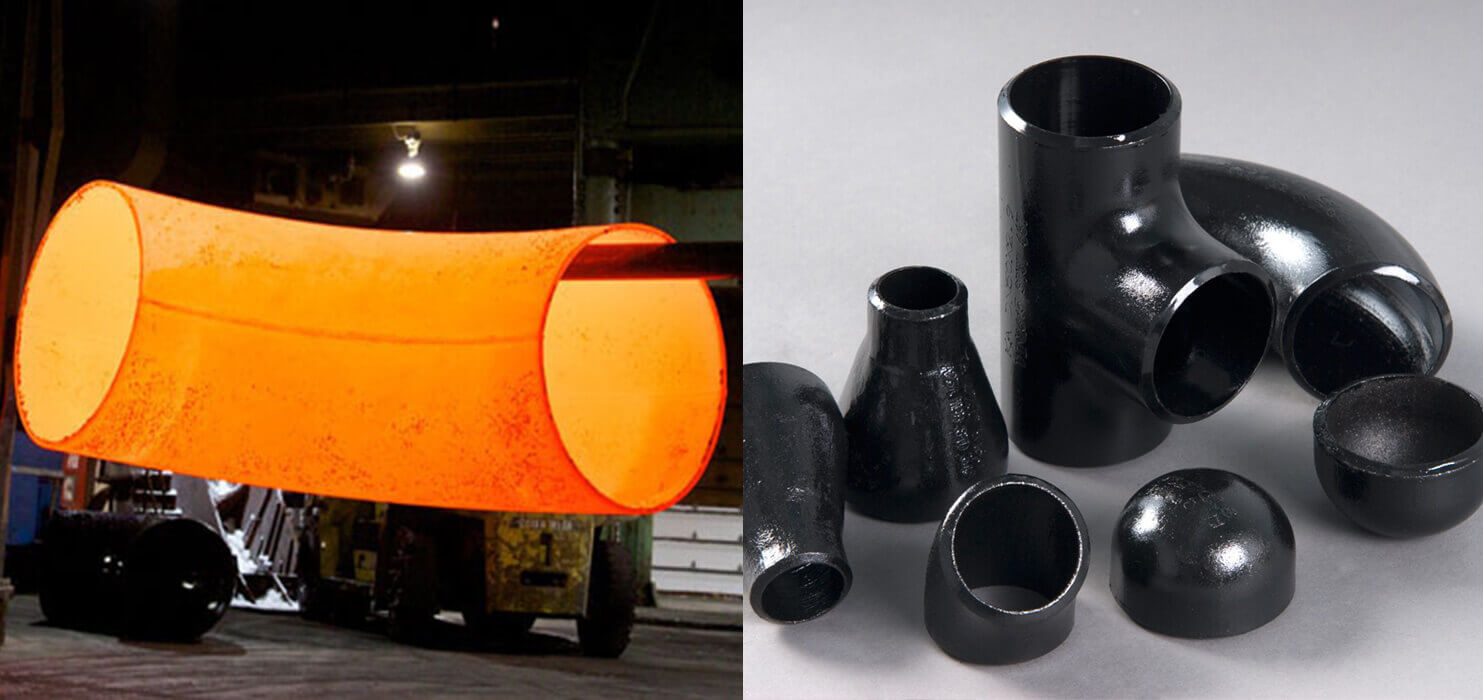

أستم A234 هي المواصفات القياسية لتجهيزات الأنابيب المصنوعة من الفولاذ الكربوني المطاوع وسبائك الفولاذ للخدمة المعتدلة والعالية الحرارة. تم إدراج تجهيزات الأنابيب الفولاذية ذات السبائك المنخفضة Cr-Mo بشكل منفصل على موقعنا الإلكتروني. عادةً ما يتم تجهيز تجهيزات الأنابيب المصنوعة من الفولاذ الكربوني المصنعة وفقًا لـ ASMT A234 في شكل لحام تناكبي وفقًا لـ ASME B16.9 أو ASME B16.49. هناك درجتان من الفولاذ الكربوني: WPB وWPC، وغالبًا ما يستخدم ASTM A234 WPB منها في صناعة خطوط الأنابيب. تشتمل تجهيزات أنابيب اللحام التناكبي A234 WPB على الأكواع والانحناءات والإرجاعات والمحملات والمخفضات والأغطية الطرفية والصلبان ونهايات كعب المفصل الحضني والحلمات والوصلات.

وصف:

المواصفات: ASTM A234 / ASME SA 234

الأبعاد: ASME/ANSI B16.9، ASME B16.28، MSS-SP-43، BS4504، BS4504، BS1560، BS10، ASME 16.11، MSS SP-79، 83، 95، 97، BS 3799 MSS-SP-43

الحجم: سلس 1/2 بوصة - 10 بوصة، ملحوم 1/2 بوصة - 48 بوصة

النوع: سلس / ملحوم / ملفق

نصف قطر الانحناء: R = 1D، 2D، 3D، 5D، 6D، 8D، 10D أو مخصص

سمك: Sch 5s، Sch 10s، Sch 40s، Sch 80s، Sch 160s، Sch XXS

التركيب الكيميائي

درجة	C	من	P	S	سي	Cr	شهر	ني	النحاس	V	ملحوظة
وب	0.3	0.29-1.06	0.05	0.058	0.1 دقيقة	0.4	0.15	0.4	0.4	0.08	0.02
WPC	0.35	0.29-1.06	0.05	0.058	0.1 دقيقة	0.4	0.15	0.4	0.4	0.08	0.02
WP11 CL1	0.05-0.15	0.30-0.60	0.03	0.03	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-
WP11 CL2/3	0.05-0.20	0.30-0.80	0.04	0.04	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-

ملحوظات:

يجب ألا يتجاوز مجموع Cu وNi وCr وMo 1.00%.

يجب ألا يتجاوز مجموع Cr وMo 0.32%.

ولكل تخفيض بنسبة 0.01% أقل من الحد الأقصى المحدد لـ C، سيتم السماح بزيادة قدرها 0.06% Mn فوق الحد الأقصى المحدد، بحد أقصى 1.35%.

يجب أن يكون الحد الأقصى لمكافئ الكربون (CE) 0.50، بناءً على تحليل الحرارة والصيغة CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15.

الخواص الميكانيكية

متطلبات الشد	وب	وك، WP11CL2	WP11CL1	WP11CL3
قوة الشد، دقيقة، ksi[MPa]	60-85	70-95	60-85	75-100
(إزاحة 0.2% أو تمديد 0.5% تحت الحمل)	["415-585"]	["485-655"]	["415-585"]	["520-690"]
قوة الخضوع، دقيقة، ksi[MPa]	32	40	30	45
	[240]	[275]	[205]	[310]
