ASTM A192/SA192 أنبوب المرجل

أنابيب الغلايات ASTM A192 مصنوعة من الفولاذ المقاوم للصدأ درجة 192 الذي خضع للعديد من اختبارات صلابة عينات الاختبار، واختبارات التسطيح، واختبارات الحرق، واختبارات الحافة، والاختبارات الهيدروليكية. نقوم بشكل أساسي بتصنيع أنابيب الغلايات ASTM A192 هذه وفقًا لعملية السحب البارد السلس للحفاظ على نسيج سطحها الناعم وتثبيت تركيبها الكيميائي

ASTM A192، ASME SA192 الغلايات الفولاذية الكربونية غير الملحومة ذات الضغط العالي وأنابيب السخان الفائق تتراوح أحجامها وسمكها عادةً وفقًا لهذه المواصفات من 1 ⁄ بوصة إلى 7 بوصة [12.7 إلى 177.8 مم] القطر الخارجي و0.085 إلى 1.000 بوصة. [2.2 إلى 25.4 مم]، شاملاً، بسماكة الجدار الدنيا.

تحديد : ASTM A192 / ASME SA192

Dimensions : ASTM، ASME، وAPI

نطاق الحجم : القطر الخارجي: 1/4 بوصة (6.25 مم) إلى 8 بوصة (203 مم)، الوزن 0.02 بوصة (0.5 مم) إلى 0.5 بوصة (12 مم)

القطر الخارجي : 10 ملم – 38.1 ملم

سمك الجدار : 1 ملم – 10 ملم

طول : 3000 ملم – 16000 ملم

طول : مفرد عشوائي، مزدوج عشوائي والطول المطلوب، حجم مخصص - أطوال 12 مترًا

ينتهي : نهاية عادية أو نهاية مشطوفة، قطع مربع، خالية من الاختباء، غطاء بلاستيكي في كلا الطرفين

عملية : مسحوب على البارد، مدرفلة على البارد، مدرفلة على الساخن

ASTM A192 التركيب الكيميائي لأنابيب وأنابيب الغلايات

ج،٪	من،٪	سي، %	ف،٪	س،٪
0.06-0.18	0.27-0.63	0.25 كحد أقصى	0.035 كحد أقصى	0.035 كحد أقصى

ASME SA192 الخواص الميكانيكية للأنابيب القياسية

معيار الصلب	درجة الصلب	قوة الشد	قوة الخضوع (ميجا باسكال)	استطالة (٪)	التأثير (ي)	صلابة
			لا تقل عن	لا تقل عن	لا تقل عن	لا تقل عن
أستما 192M، ASME SA-192M	أ 192/س.أ-192		180	35	-	77HRB (137HBW)
أسمي SA179 أستم A179	س179/أ179		180	35	-
أستما 210 م ASME SA-210M	A210A1/SA-210A1		255		-	79HRB (143HBW)
	A210C/SA-210C		275		-	89HRB (179HBW)

التفاوتات في سمك الجدار

الخارج القطر، بوصة [مم]	سمك الجدار،٪
	0.095 [2.4] وتحت		أكثر من 0.095 إلى 0.150 [2.4 إلى 3.8]، بما في ذلك		أكثر من 0.150 إلى 0.180 [3.8 إلى 4.6]، بما في ذلك		أكثر من 0.180،[4.6]
	زيادة	تحت	زيادة	تحت	زيادة	تحت	زيادة	تحت
أنابيب غير ملحومة، ساخنة
4 [101.6] وما دون	40	0	35	0	33	0	28	0
أكثر من 4[101.6]	....	....	35	0	33	0	28	0
أنابيب غير ملحومة بلمسة نهائية باردة
	زيادة				تحت
1 ⁄ [38.1] وتحت	20				0
أكثر من 1 ⁄ [38.1]	22				0

ASTM A192 درجة الصلب المكافئة:

أستم معيار

رقم UNS

كوريا/اليابان

ألمانية

بريطانية

بلجيكي

فرنسي

ايطالي

رمز KS/JIS

كانساس/JIS رقم

يكرر علامات

نوع الدين

رقم الدين

رقم المادة

يكرر علامات

ب.رقم

درجة البكالوريوس

ملاحظات

نوع ان بي ان

درجة إن بي إن

يكرر علامات

نوع أفنور

رقم NF

يكرر علامات

نوع يوني

رقم الجامعة

يكرر علامات

أنبوب مرجل من الفولاذ C غير ملحوم 192 لخدمة الضغط العالي

ك01201

ستبه 340 / ستب 340

D3563 / G3461

(30)

ش 35.8

17175

1.0305

3059

320

(27)(30)

د45

837

(27)

تو 37ج

A49-213

(27)

ج14

5462

(27)

التسامح من القطر الخارجي

القطر الخارجي، في. [مم]	الاختلافات المسموح بها، بوصة [مم]
	زيادة	تحت
أنابيب غير ملحومة جاهزة على الساخن
4 [101.6] وما دون	1 ⁄ 64 [0.4]	1 ⁄ 32 [0.8]
أكثر من 4 إلى 7 ½ [101.6 إلى 190.5]، بما في ذلك	1 ⁄ 64 [0.4]	3 ⁄ 64 [1.2]
أكثر من 7 ⁄ إلى 9 [190.5 إلى 228.6]، بما في ذلك	1 ⁄ 64 [0.4]	1 ⁄ 16 [1.6]
الأنابيب غير الملحومة الجاهزة على البارد
تحت 1 [25.4]	0.004 [0.1]	0.004 [0.1]
1 إلى 1 ⁄ 2 [25.4 إلى 38.1]، متضمنة	0.006 [0.15]	0.006 [0.15]
أكثر من 1 ⁄ إلى 2 [38.1 إلى 50.8]، باستثناء	0.008 [0.2]	0.008 [0.2]
2 إلى 2 ½ 2 [50.8 إلى 63.5]، باستثناء	0.010 [0.25]	0.010 [0.25]
2 1 ⁄ إلى 3 [63.5 إلى 76.2]، باستثناء	0.012 [0.3]	0.012 [0.3]
3 إلى 4 [76.2 إلى 101.6]، متضمنة	0.015 [0.38]	0.015 [0.38]
أكثر من 4 إلى 7 ½ [101.6 إلى 190.5]، بما في ذلك	0.015 [0.38]	0.025 [0.64]
أكثر من 7 ⁄ إلى 9 [190.5 إلى 228.6]، بما في ذلك	0.015 [0.38]	0.045 [1.14]

التسامح من الطول

طريقة تصنيع	الخارج القطر، بوصة [مم]	طول القطع، في. [مم]
		زيادة	تحت
سلس، الانتهاء من الساخن	جميع الأحجام	3 ⁄ 16 [5]	0 [0]
سلس، بلمسة نهائية باردة	تحت 2 [50.8]	1 ⁄ [3]	0 [0]
	2 [50.8] فأكثر	3 ⁄ 16 [5]	0 [0]
	2 [50.8] فأكثر	3 ⁄ 16 [5]	0 [0]

الاختبارات الميكانيكية

اختبار التسطيح - يجب إجراء اختبار تسطيح واحد على عينات من كل طرف من أنبوبين يتم اختيارهما من كل دفعة.
اختبار الحرق – يجب إجراء اختبار الحرق على عينات من طرفي أنبوبين يتم اختيارهما من كل دفعة.
اختبار الصلابة - يتم إجراء اختبارات صلابة برينل أو روكويل على عينات من أنبوبين من كل دفعة.
الاختبار الهيدروستاتيكي - يجب أن يخضع كل أنبوب لاختبار الضغط الهيدروستاتيكي.

التطبيقات:

1، للمبخر والمبادلات الحرارية والمكثفات ومعدات نقل الحرارة والأنابيب المماثلة.

2، تستخدم على نطاق واسع في مجال المعالجة الميكانيكية، وصناعة البتروكيماويات، والنقل ومجال البناء

3، الأغراض الهيكلية العادية والأغراض الهيكلية الميكانيكية، على سبيل المثال في مجال البناء، ومحمل نقطة الارتكاز وما إلى ذلك؛

4. نقل السوائل في المشاريع والمعدات الكبيرة مثل نقل المياه والنفط والغاز وغيرها

5 ، يمكن استخدامها في غلاية الضغط المنخفض والمتوسط ​​لنقل السوائل، على سبيل المثال أنبوب البخار، أنبوب الدخان الكبير، أنبوب الدخان الصغير، أنبوب توليد الخ

التعبئة:

معبأة في صندوق خشبي أو حزم محمية بورق بلاستيكي، ومحمية بشكل مناسب للتسليم البحري أو حسب الطلب.

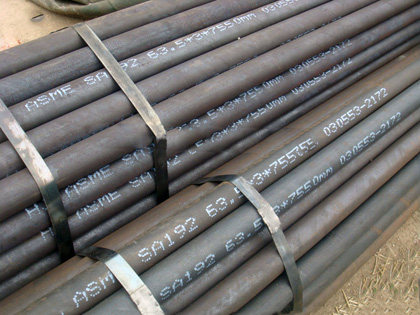

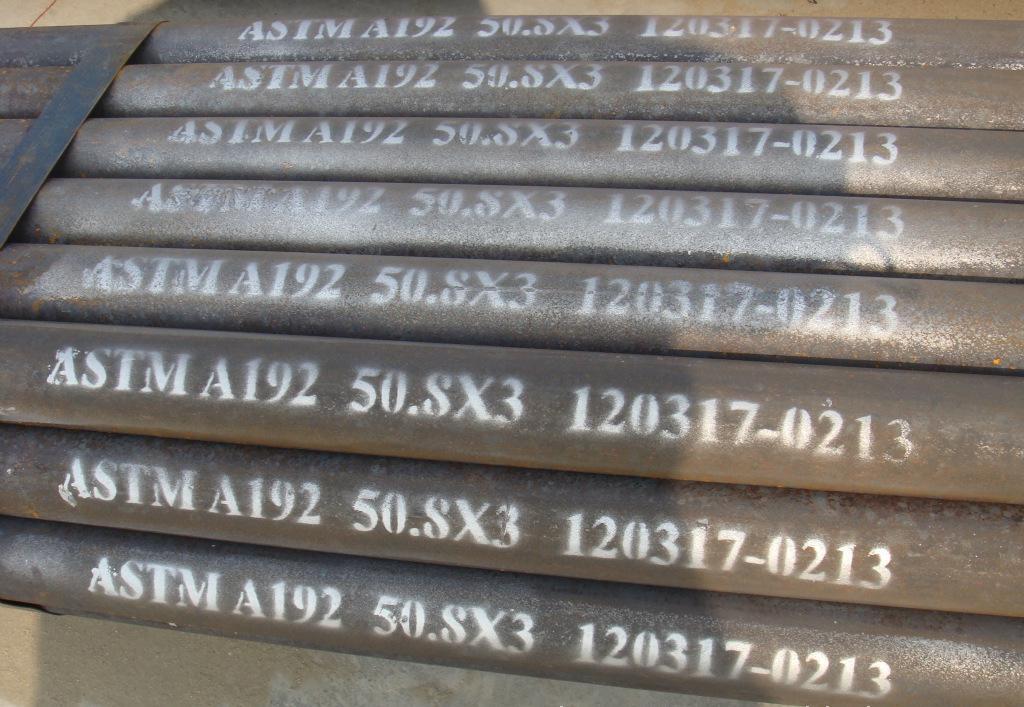

يجب أن تتضمن علامة المنتج ASTM A192 أو ASME SA192 والحجم ورقم الحرارة ورقم الدفعة واسم التصنيع أو الشعار.
