ASTM A192/ASME SA192 أنابيب غلايات من الصلب الكربوني غير الملحومة

ASTM A192/ASME SA192 أنبوب غلاية من الصلب الكربوني غير الملحوم يطبق على غلاية من الصلب الكربوني وسخان فائق الضغط الكبير والحد الأدنى من السماكة. يتم استخدامه عادةً لتصنيع الغلايات القاسية (ضغط التشغيل لا يزيد عن 9.8 ميجا باسكال ودرجة الحرارة الكبيرة تتراوح بين 450 درجة مئوية و650 درجة مئوية.)، صندوق أنبوب سطح التسخين، المقتصد، جهاز التسخين الفائق، جهاز إعادة التسخين، جدار ماء الغلاية وأنابيب البخار. تتميز أنابيب الغلايات غير الملحومة بقوة إنتاجية عالية وقوة شد عالية واستطالة عالية. يتم ضمان الضغط لتحقيق المقاومة في المادة الداخلية الناعمة جدًا.

أنواع الأنابيب ASTM A192	القطر الخارجي	سمك الجدار	طول	التطبيقات
أنابيب الغلايات SA 192 (أحجام مخصصة)	1/2 بوصة ملحوظة - 60 بوصة ملحوظة	سي إتش 5 / سي إتش 10 / سي إتش 40 / سي إتش 80 / سي إتش 160	مخصص	للغلايات المصنوعة من الفولاذ الكربوني غير الملحوم وأنابيب السخان الفائق لإعدادات الضغط العالي.
أنابيب SA192 (متوفرة + أحجام مخصصة)	1/2 بوصة ملحوظة - 24 بوصة ملحوظة	حسب المتطلبات	مخصص	للغلايات المصنوعة من الفولاذ الكربوني غير الملحوم وأنابيب السخان الفائق لإعدادات الضغط العالي.

ASTM A192 أنبوب مكافئ

معيار: أستم A192، أسم SA192 المعايير المكافئة: EN 10216-2، DIN 17175، BS 3059 الجزء الثاني، NF A 49-213، NBR 5594

مادة: SA192 المواد المكافئة: 1010، شارع 35.8، 360

التركيب الكيميائي

معيار	درجة	التركيب الكيميائي (٪)
		C	سي	من	P	S	Cr	شهر	النحاس	ني	V
أستم A192 أسمي SA192	أ192	0.06-0.18	≥ 0.25	0.27-0.63	≥ 0.035	≥ 0.035	/	/	/	/	/

الملكية الميكانيكية

معيار	درجة	قوة الشد (ميغاباسكال)	قوة الخضوع (ميجا باسكال)	استطالة (٪)
أستم A192 أستم SA192	أ192	≥325	≥180	≥35

جداول المواد

أستم معيار

رقم UNS

كوريا/اليابان

ألمانية

بريطانية

بلجيكي

فرنسي

ايطالي

رمز KS/JIS

كانساس/JIS رقم

يكرر علامات

نوع الدين

الدين رقم

ماتيريال رقم

يكرر علامات

بكالوريوس رقم

درجة البكالوريوس

ملاحظات

نوع ان بي ان

درجة إن بي إن

يكرر علامات

نوع أفنور

رقم NF

يكرر علامات

نوع يوني

رقم الجامعة

يكرر علامات

أ 192 أنبوب غلاية فولاذي C غير ملحوم لخدمة الضغط العالي

ك01201

ستبه 340 / ستب 340

D3563 / G3461

(30)

ش 35.8

17175

1.0305

3059

320

(27)(30)

د45

837

(27)

تو 37ج

A49-213

(27)

ج14

5462

(27)

اختبار أنابيب الغلايات ASTM A192/ASME SA192:

اختبار التسطيح - يجب إجراء اختبار تسطيح واحد على عينات من كل طرف من أنبوبين يتم اختيارهما من كل دفعة.

اختبار الحرق – يجب إجراء اختبار الحرق على عينات من طرفي أنبوبين يتم اختيارهما من كل دفعة.

اختبار الصلابة - يتم إجراء اختبارات صلابة برينل أو روكويل على عينات من أنبوبين من كل دفعة.

الاختبار الهيدروستاتيكي - يجب أن يخضع كل أنبوب لاختبار الضغط الهيدروستاتيكي.

طلب:

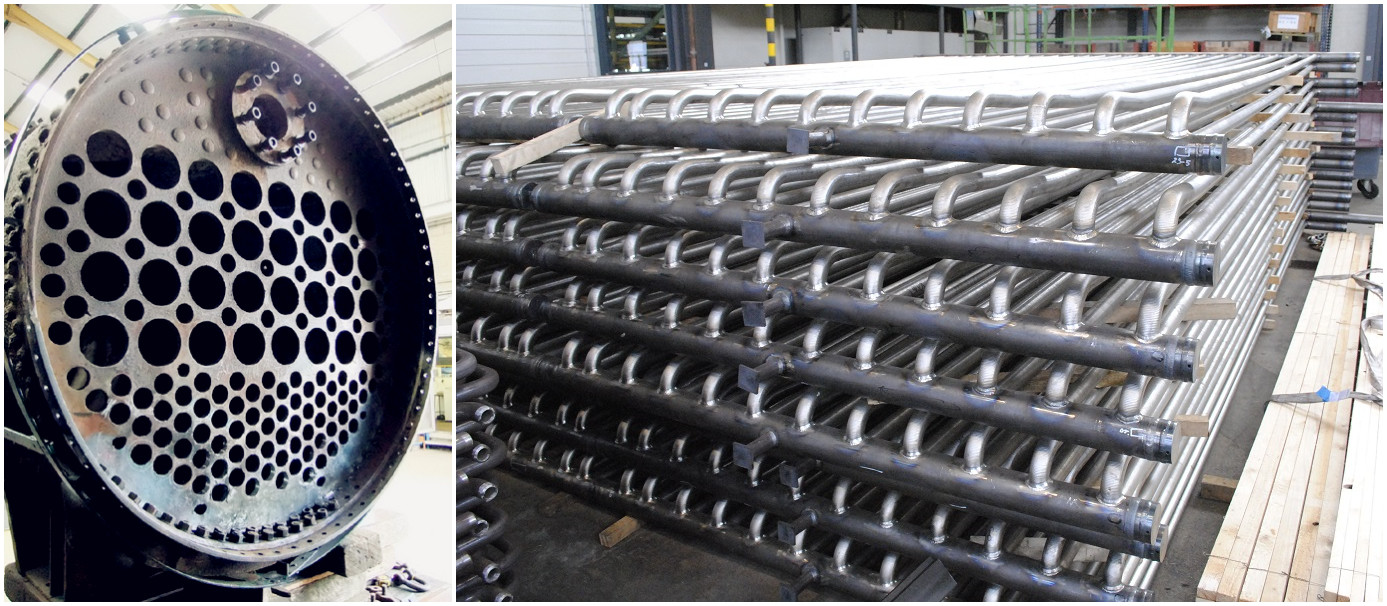

الأنابيب المطلوبة بموجب هذه المواصفات مخصصة للاستخدام عالي الضغط: المبادلات الحرارية والمكثفات ومعدات نقل الحرارة والأنابيب المماثلة وأنابيب التسخين الفائق لإعدادات الضغط العالي.

التعبئة لأنابيب الغلايات الفولاذية غير الملحومة من الكربون ASTM A192/sa192:

أ. الأنابيب العارية أو طلاء أسود / ورنيش (حسب الطلب) ؛

ب. في حزم مع اثنين من حبال القطن.

ج. كلا الطرفين مع حماة نهاية؛

د. نهاية عادية، نهاية مشطوفة (2 بوصة وما فوق مع نهايات مشطوفة، الدرجة: 30 ~ 35 درجة).

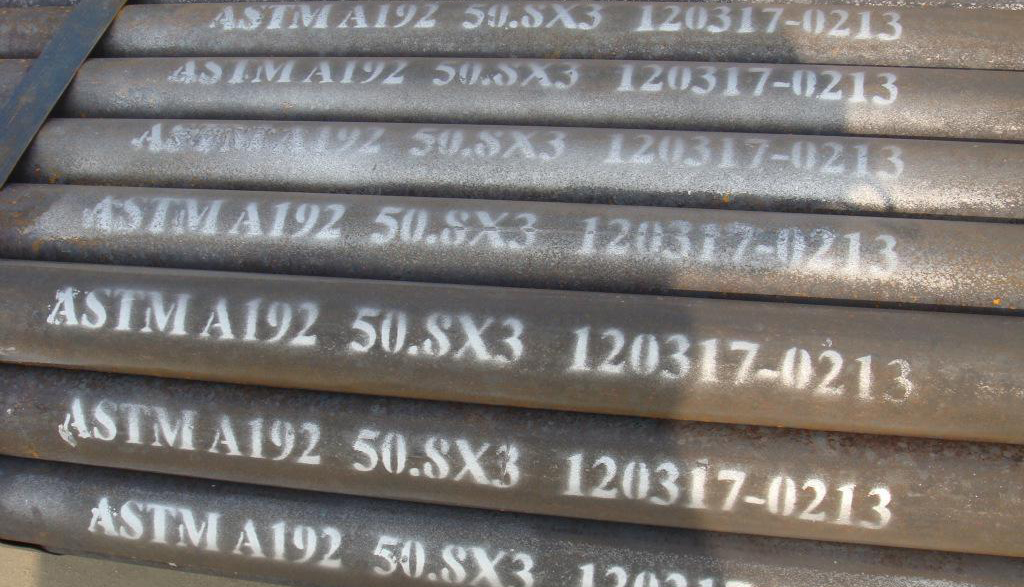

ه. وضع العلامات.
